I moderne elektroniske produkter er trykte kredsløbskort (PCB) en uundværlig kernekomponent. Det er ikke kun et bærer af forskellige elektroniske komponenter, men bestemmer også den elektriske forbindelseskvalitet og driftsstabiliteten af hele maskinen. Med den hurtige udvikling af elektronisk teknologi, forskellige typer afPCBShar også opstået for at imødekomme behovene i forskellige komplekse applikationer. Denne artikel giver dig en detaljeret introduktion til de almindelige typer trykte kredsløbskort og deres gældende scenarier.
Enkeltsidede tavler er den mest basale PCB-struktur. De ledende mønstre er kun fordelt på den ene side af underlaget, og den anden side bruges til at installere elektroniske komponenter. Denne type kredsløbskort har en simpel fremstillingsproces og lave omkostninger og bruges i vid udstrækning i lave omkostninger og lave kompleksitetsprodukter såsom elektronisk legetøj, husholdningsapparater, LED-belysning og radioer.
Funktioner:
Lave omkostninger
Enkel struktur
Let at masseprodukter
I modsætning til en-sidede tavler, dobbeltsidetPCBSHar ledende mønstre på begge sider af underlaget, og elektriske forbindelser på begge sider opnås gennem vias. Denne struktur øger ledningstætheden og kredsløbskompleksiteten i høj grad og er velegnet til elektroniske enheder med flere funktioner og mere kompakte strukturer.
Almindelige applikationer: Industrielle kontrolpaneler, instrumentering, strømforsyningsudstyr, smarte hjem apparater osv.

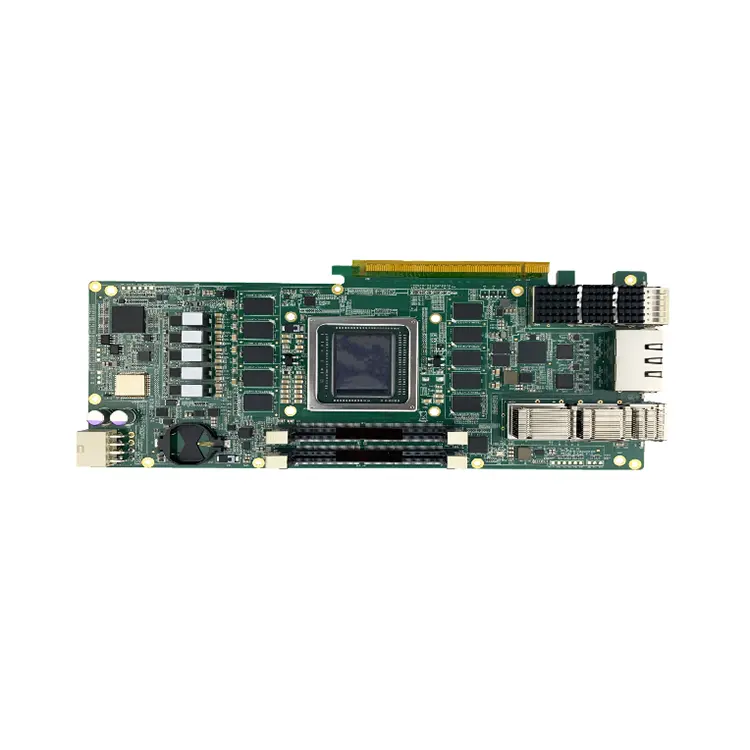

Multilags PCB består af mere end tre lag af ledende lag (normalt 4, 6, 8 eller endda snesevis af lag), adskilt af isolerende materialer i midten og forbundet med blinde eller begravede huller. Denne type kredsløbskort kan opnå højere ledningstæthed og stærkere elektromagnetisk kompatibilitet, der er egnet til avancerede elektroniske enheder.
Vidt brugt i:
Kommunikationsudstyr
Medicinsk udstyr
Højtydende computerbundskærder
Aerospace og militære elektroniske produkter
Fordele:
Høj pladsudnyttelse
God elektrisk ydeevne
Stærk anti-interferensevne
Fleksible kredsløb er lavet af fleksible plastsubstrater (såsom polyimid- eller polyesterfilm), har god fleksibilitet og kan bøjes, foldes eller snoes. FPC er vidt brugt i tynde og lette elektroniske produkter såsom smartphones, bærbare computere, kameraer, bærbare enheder osv.
Hovedfunktioner:
Bøjelig og sammenfoldelig
Let og lille størrelse
Fleksibel installation
Stiv fleksibelt bord kombinerer fordelene ved stiv PCB og fleksibel PCB og har både stive og fleksible områder i det samme kredsløbskort. Denne struktur er især velegnet til elektroniske enheder med begrænset plads og flere foldninger, såsom medicinsk overvågningsudstyr, kameramoduler og militære kommunikationssystemer.
Fordele:
Kan gemme stik og ledningsnet
Forbedre signal transmissionsstabilitet
Kompakt struktur og høj pålidelighed

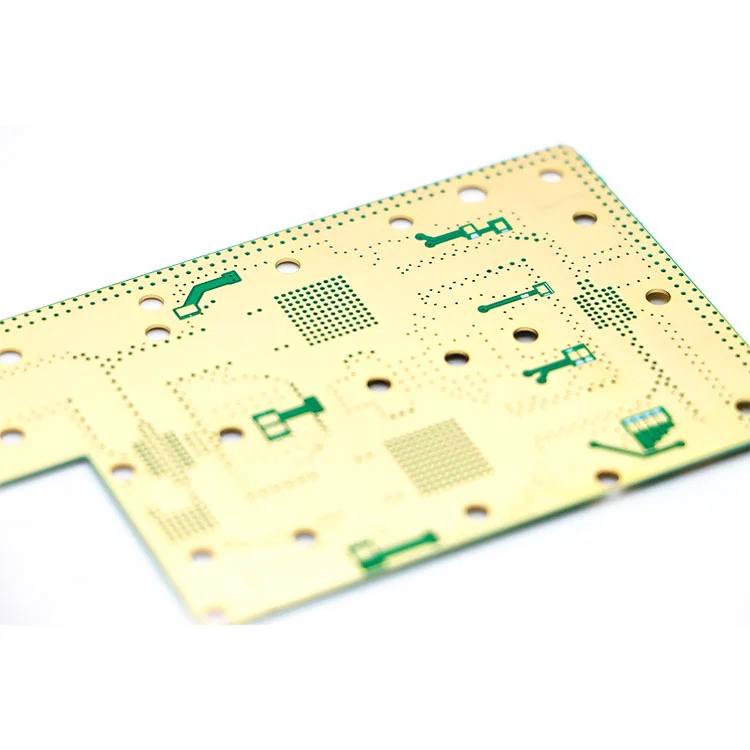

Højfrekvent PCB bruger specielle højfrekvente materialer, såsom PTFE (polytetrafluorethylen) osv., Som kan understøtte den stabile transmission af højfrekvente signaler. Denne type PCB bruges hovedsageligt i radarsystemer, radiofrekvenskommunikationsudstyr, 5G -antenner, bilradarer og andre lejligheder med ekstremt høje signalintegritetskrav.
Funktioner:
Lav dielektrisk konstant
Stabil højfrekvent ydelse
Velegnet til højhastighedskommunikationsapplikationer
Metalbaseret PCB (såsom aluminiumsubstrat, kobbersubstrat) bruger metalmaterialer som termisk ledende lag, har god varmeafledning ydeevne og bruges ofte i effekt-LED, bilelektronik, effektmoduler og andre produkter med strenge krav til varmeafledning.
Fordele:
Stærk termisk ledningsevne
Høj mekanisk styrke
Udvid levetid på elektroniske komponenter
Som "centralnervesystem" for elektroniske produkter påvirker typen af trykte kredsløb direkte ydelsen, volumen, omkostningerne og endda stabiliteten af produktet. At forstå de strukturelle egenskaber og applikationsscenarier for forskellige PCB'er vil hjælpe virksomheder med at vælge mere præcist og forbedre produktkonkurrenceevnen.
