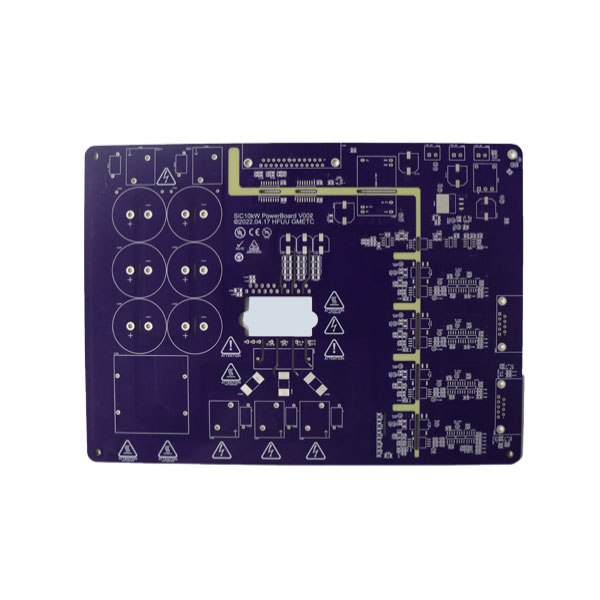

Det ubarmhjertige skub mod mindre, hurtigere og mere kraftfulde elektroniske enheder har drevet betydelig innovation inden for printkortteknologi. High-Density Interconnect (HDI) PCB'er er blevet grundlaget for nutidens mest avancerede elektronik - fra smartphones og wearables til bilsikkerhedssystemer og medicinske implantater. Vi undersøger, hvad der gørHDI PCBer forskellig fra konventionelle boards, de involverede nøgleteknologier og hvordanFanway's produktionskapacitet understøtter produktionen af disse komplekse, højpålidelige boards. Vi udforsker designovervejelser, materialevalg og kvalitetsstandarder, der definerer moderne HDI-fremstilling.
Det trykte kredsløb er grundlaget for næsten enhver elektronisk enhed. Efterhånden som enheder er blevet mere kraftfulde og mere kompakte, er kravene til PCB steget dramatisk. Standard PCB'er med gennemgående komponenter og bredere spor er ikke længere tilstrækkelige til mange moderne applikationer. Behovet for højere komponenttæthed, hurtigere signalhastigheder og reducerede formfaktorer har drevet anvendelsen af High-Density Interconnect-teknologi.
HDI PCB'er opnår større ledningstæthed pr. arealenhed gennem en kombination af finere linjer og mellemrum, mindre vias og højere tilslutningspudetætheder. Disse tavler muliggør integration af mere funktionalitet i mindre rum – et krav til applikationer lige fra 5G-kommunikationsinfrastruktur til medicinsk diagnostisk udstyr og avancerede førerassistentsystemer i køretøjer.
Fanway teknologier en Kina-baseret udbyder af elektroniske fremstillingstjenester med over 12 års erfaring i PCB-fremstilling, montering og test. Virksomheden tilbyder end-to-end-løsninger fra printkort layout og design til levering af færdige produkter. Denne artikel giver et objektivt kig på HDI PCB-teknologi, de involverede fremstillingsprocesser og de muligheder, der gør Fanway til en partner for kunder, der har behov for højdensitets-sammenkoblingsløsninger.
HDI PCB'er adskiller sig fra konventionelle PCB'er ved flere nøglefunktioner, der muliggør højere komponentdensitet og bedre elektrisk ydeevne.
HDI-plader kan opnå sporbredder og mellemrum så små som 2,5 mil (0,0635 mm) eller endnu mindre. Dette tillader mere routing i et givet område, hvilket gør det muligt at forbinde komponenter med høj pin-tæller som BGA'er (Ball Grid Arrays) uden at kræve flere lag eller overdimensionerede boards.
I modsætning til traditionelle gennemhullede vias, der passerer gennem hele pladetykkelsen, er mikroviaer med små diameter vias - typisk mindre end 150 μm - der forbinder tilstødende lag. Den mindre størrelse giver mulighed for flere vias i et givet område og reducerer den plads, som via selve brugeren.
Blind-vias forbinder et ydre lag med et indre lag uden at trænge ind i hele brættet. Nedgravede vias forbinder indre lag uden at nå de ydre overflader. Disse via-typer muliggør mere komplekse sammenkoblinger uden at forbruge plads på de ydre lag.
De isolerende lag mellem kobberlag er tyndere i HDI-plader, hvilket bidrager til reduceret overordnet pladetykkelse og forbedret signalintegritet gennem kortere signalveje.
Disse funktioner muliggør tilsammen en betydelig reduktion af kortstørrelsen – nogle gange op til 60 % sammenlignet med konventionelle designs – samtidig med at den elektriske ydeevne bibeholdes eller forbedres.
Ikke alle HDI-kort er lige. Kompleksiteten af et HDI-design er typisk kategoriseret efter antallet af opbygningslag og de involverede via-strukturer.
| Klasse | Struktur | Kompleksitet | Typiske applikationer |
| HDI klasse 1 | 1+N+1 | Lav | Grundlæggende forbrugerelektronik, simple enheder |
| HDI klasse 2 | 2+N+2 | Medium | Avanceret forbrugerelektronik, automotive infotainment |
| HDI klasse 3 | 3+N+3 | Høj | Højtydende enheder, 5G-infrastruktur, AI-systemer |
| HDI klasse 4 | 4+N+4 | Ekstremt høj | Avancerede applikationer, halvlederemballage |
"N" i strukturnotationen repræsenterer antallet af kernelag. Plader med højere kompleksitet kræver mere sofistikerede fremstillingsprocesser og strammere proceskontrol.
Fanwayhar udviklet produktionskapaciteter til at understøtte en bred vifte af HDI PCB-krav. Følgende tabel opsummerer de tilgængelige nøglefunktioner.
| Evne | Rækkevidde |
| Antal lag | 1 – 108 lag |
| Færdig brættykkelse | 0,2 mm – 10,0 mm |
| Maksimal panelstørrelse | 610 mm × 1200 mm |
| Færdig kobbertykkelse | 0,5 oz – 12 oz |
| Minimum linjebredde/mellemrum | 2,5 mil / 2,5 mil |
| Minimum færdig hulstørrelse | 0,1 mm |
| Maksimalt billedformat | 25:1 |
| Impedanskontroltolerance | ±10 % |
Virksomheden tilbyder også en række overfladefinisher, herunder HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP og guldfingre, hvilket giver kunderne mulighed for at vælge den passende finish til deres specifikke anvendelse og miljøkrav.
HDI PCB'er bruges typisk i applikationer, hvor pålidelighed er kritisk.Fanwayopretholder adskillige kvalitetscertificeringer, der afspejler dets forpligtelse til at opfylde internationale standarder.
• ISO 9001:2015– Certificering af kvalitetsstyringssystem.
• IATF 16949:2016– Kvalitetsstyringsstandard for bilindustrien.
• ISO 13485:2016– Certificering af kvalitetsstyringssystem for medicinsk udstyr.
Virksomheden overholder også IPC-standarder, herunder IPC-A-600G for accept af printkort og IPC-6012 for ydeevnespecifikation af stive PCB'er. HDI PCB produktion er tilgængelig i henhold til IPC klasse 2 og klasse 3 standarder, hvor klasse 3 repræsenterer det højeste niveau for missionskritiske applikationer.
Overholdelse af miljøet omfatter UL-sikkerhedscertificering, RoHS-overholdelse for begrænsning af farlige stoffer og REACH kemikalieoverholdelse.
A: HDI PCB'er har finere sporbredder (ned til 2,5 mil), mindre vias (mikroviaer under 150 μm) og højere tilslutningspudetæthed. De muliggør mere kompakte designs med bedre signalintegritet sammenlignet med standard PCB'er.
A: Microvias er vias med lille diameter, typisk mindre end 150μm, der forbinder tilstødende lag. Deres mindre størrelse giver mulighed for højere rutetæthed og reducerer den plads, der forbruges af via-strukturen.
A: Fanway kan producere HDI PCB'er med op til 108 lag, afhængigt af designkravene og materialevalg.
A: Fanway har ISO 9001:2015, IATF 16949:2016 og ISO 13485:2016 certificeringer. Virksomheden overholder også IPC-standarder og opretholder UL-, RoHS- og REACH-overholdelse.
A: Tilgængelige finish omfatter HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP og guldfingre. Valget afhænger af applikationens loddekrav og miljøforhold.
HDI PCBteknologi er blevet afgørende for moderne elektroniske enheder, der kræver højere funktionalitet i mindre formfaktorer. Kombinationen af finere spor, microvias og avancerede materialer muliggør design, som ikke ville være muligt med konventionel PCB-teknologi.
Fanway tilbyder et omfattende sæt af HDI PCB-fremstillingskapaciteter med lagtal op til 108, minimum sporbredder på 2,5 mil og understøttelse af en række højfrekvente og højhastighedsmaterialer. Virksomhedens kvalitetscertificeringer – inklusive ISO 9001, IATF 16949 og ISO 13485 – afspejler dets forpligtelse til at opfylde kravene til automotive, medicinske og andre krævende applikationer.
Med hurtige prototypemuligheder og gratis DFM-analyse giver Fanway praktisk support til kunder, der udvikler nye HDI-designs. Hvis du leder efter en pålidelig partner til dit projekt, inviterer vi dig tilkontakteFanwayi dag. Det tekniske team kan give designvejledning, materialeanbefalinger og konkurrencedygtige priser skræddersyet til dine specifikke krav. Tag fat i virksomhedens hjemmeside eller e-mail for at starte samtalen.
