Hvad er overflademonteret PCB-samling, og hvorfor betyder det noget?

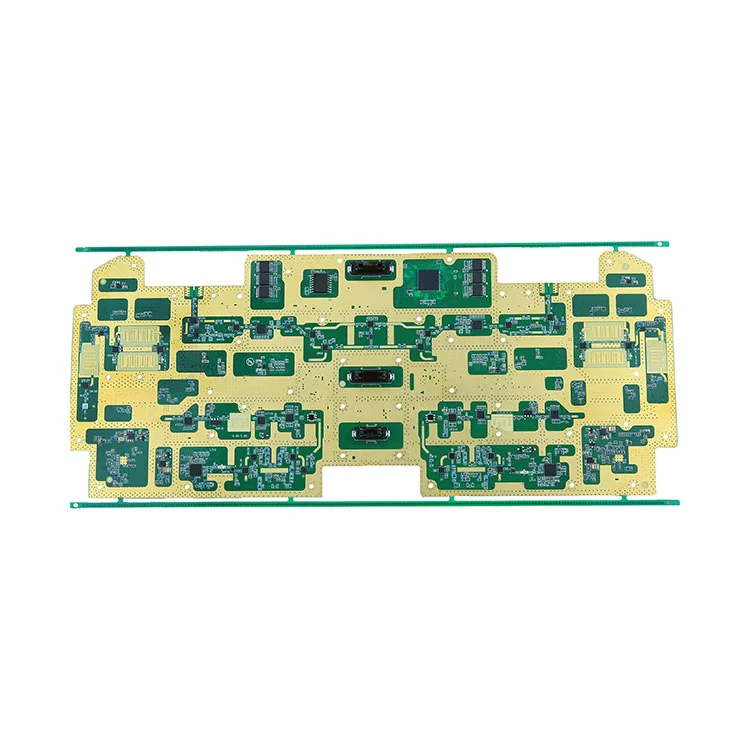

Hvad er overflademonteret PCB-samling?

Overflademonteret PCB-samling refererer til den elektroniske samlingsproces, hvor komponenter monteres direkte på overfladen af ​​et printkort (PCB) i stedet for at blive indsat gennem huller. Denne proces er afhængig af Surface Mount Technology (SMT) og Surface Mount Devices (SMD'er), som giver mulighed for højere komponentdensitet og reducerede produktionsomkostninger. SMT er blevet allestedsnærværende i elektronikindustrien på grund af dets effektivitet, skalerbarhed og ydeevnefordele.

Hvordan er overflademonteringsteknologi forskellig fra gennemgående hul?

Den primære kontrast mellem Surface Mount Technology (SMT) og Through-Hole Technology (THT) ligger i, hvordan elektriske komponenter er fastgjort til printkortet:

Hvorfor bruge overflademonteret PCB-samling?

• Højere komponentdensitet:SMT giver mulighed for flere dele på mindre brædder.
• Reducerede produktionsomkostninger:Automatisering sænker arbejdsomkostninger og repeterbarhedsfejl.
• Forbedret elektrisk ydeevne:SMT reducerer ledningslængden og forbedrer signalkvaliteten.
• Hurtigere produktionscyklusser:Automatiserede pick-and-place og reflow-processer fremskynder produktionen.
• Designfleksibilitet:Begge brætflader kan befolkes.

Hvilke komponenter bruges almindeligvis i overflademonteret PCB-samling?

SMT omfatter mange komponenttyper. Her er de mest almindelige:

Hvad er de vigtigste procestrin i overflademontering?

1. Stenciltryk:Loddepasta påføres PCB-puder ved hjælp af en stencil.
2. Vælg-og-Placer:Maskiner placerer SMD'er præcist på loddepasta.
3. Reflow lodning:PCB passerer gennem en reflow-ovn for at smelte loddepasta.
4. Inspektion og kvalitetskontrol:AOI-, røntgen- og optiske kontroller verificerer samlingens nøjagtighed.
5. Afsluttende test:Funktionstest bekræfter ydeevne.

Hvordan håndterer man fælles forsamlingsudfordringer?

SMT-samling kan stå over for flere udfordringer, såsom gravsten, loddebro og åbne kredsløb. Bedste praksis omfatter:

• Optimer PCB-layout:Korrekt pudedesign og -afstand for at reducere loddeproblemer.
• Tune Reflow-profil:Skræddersyede temperaturprofiler til ensartede loddesamlinger.
• Brug materialer af høj kvalitet:Pålidelig loddepasta og komponenter forbedrer konsistensen.
• Udfør robust QA:Brug AOI, røntgen og IKT til at fange defekter tidligt.

Hvilke materialer kræves til SMT?

Hvordan sikres overflademonteringssamlingens kvalitet og pålidelighed?

Overflademontering af høj kvalitet kræver streng test og validering. Nøglemetoder omfatter:

• Automatiseret optisk inspektion (AOI):Registrerer manglende komponenter, polaritet og loddeproblemer.
• Røntgen inspektion:Afslører skjulte loddeforbindelsesfejl.
• In-Circuit Testing (IKT):Tester elektrisk ydeevne på komponentniveau.
• Funktionstest:Verificerer fuld kredsløbsopførsel under virkelige forhold.

Kombineret QA sikrer, at PCB'er opfylder ydelses- og pålidelighedsstandarder, der forventes i moderne elektronik.

Hvad er fremtidige tendenser inden for overflademontering af PCB-montage?

Flere nøgletrends former fremtiden for SMT:

• Miniaturisering:Mindre formfaktorer og mikro-SMD-komponenter.
• Avanceret automatisering:AI-drevet pick-and-place og procesfeedback i realtid.
• 3D-printet elektronik:Additiv fremstilling integreres med SMT.
• Smart inspektion:Maskinlæring forbedrer defektdetektion.

Disse tendenser sikrer, at Surface Mount PCB Assembly fortsætter med at udvikle sig, hvilket forbedrer ydeevnen og reducerer produktionscyklusser.

Ofte stillede spørgsmål

Hvad er Surface Mount PCB Assembly?

Overflademonteret PCB-samling refererer til processen med montering af elektroniske komponenter direkte på overfladen af ​​et printkort ved hjælp af SMT-processer. Den erstatter traditionel gennemhullet samling i de fleste moderne elektronik på grund af dens effektivitet og miniaturiseringsfordele.

Hvordan forbedrer Surface Mount Technology ydeevnen?

SMT forbedrer ydeevnen ved at reducere ledningslængden, hvilket sænker induktans og modstand. Dette forbedrer signalintegriteten og giver boards mulighed for at fungere ved højere frekvenser med mindre støj.

Hvilke industrier har mest gavn af montering på overfladen?

Industrier som forbrugerelektronik, bilindustrien, medicinsk udstyr, rumfart og telekommunikation er stærkt afhængige af SMT på grund af behovet for kompakte, pålidelige og højtydende elektroniske samlinger.

Hvilke udfordringer er der ved montering af overflademontering?

Udfordringerne omfatter håndtering af meget små komponenter, sikring af præcis påføring af loddepasta og undgåelse af defekter som gravsten eller loddebroer. Avancerede proceskontrol- og inspektionssystemer er nødvendige for at afbøde disse problemer.

Hvorfor er kvalitetskontrol afgørende i SMT?

Kvalitetskontrol sikrer pålidelighed og funktionalitet i færdige produkter. Med højdensitetskomponenter og automatiseret montage kan defekter hurtigt føre til fejl i marken. Processer som AOI og røntgeninspektion fanger problemer før den endelige test.
