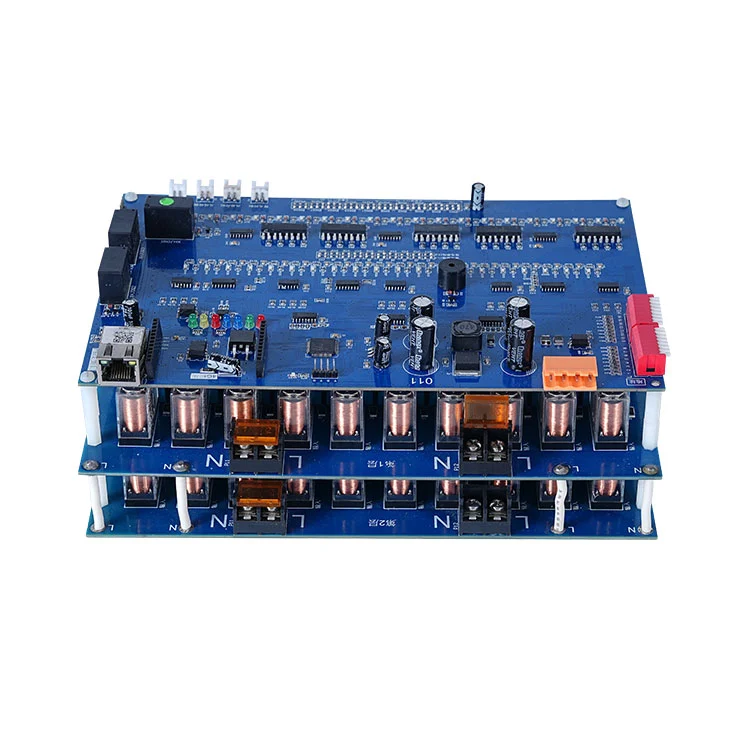

FanwaySMT PCB samlingleverer praktisk produktionsydelse ud over teoretisk placeringshastighed. Faktisk effektivitet påvirkes af printdesign, komponenter, inspektion og forsyningskæde i elektronikfremstilling.
På tværs af elektronikfremstillingsområdet er placeringshastighed ofte citeret i teoretiske termer. Imidlertid afhænger den virkelige verden af bordkompleksitet, komponentblanding, inspektionscyklusser og endda forsyningskædestabilitet. Dette er grunden til, at komponent-per-time (CPH)-metrikker skal forstås inden for et bredere produktionssystem snarere end som et isoleret tal.
I nutidens elektronikproduktionslandskab vurderes PCB-samlelinjer ikke længere udelukkende ud fra maksimal maskinhastighed. I stedet måles de ved vedvarende gennemstrømning under kvalitetsbegrænsninger.
En højhastigheds pick-and-place-maskine kan reklamere for ekstremt høje teoretiske placeringsrater, men det faktiske produktionsoutput er formet af:
- Variation i komponentstørrelse (01005 til store BGA'er)
- Krav til placeringsnøjagtighed
- Inspektionspauser (SPI, AOI, røntgen)
- Skiftetid mellem produktkørsler
- Programmeringsoptimering og feeder opsætning
Det betyder, at "komponenter pr. time" er et dynamisk område snarere end en fast værdi.
De fleste moderne SMT-systemer fungerer på en komponent-per-minut-basis (CPM) på maskinniveau. Når de skaleres til en fuld linje, fungerer flere maskiner parallelt, hvilket betyder, at gennemstrømningen er aggregeret, men også begrænset af flaskehalse såsom inspektionsstationer og reflow-balancering.
Rent praktisk kan et enkelt avanceret placeringshoved overstige titusindvis af placeringer i timen under ideelle forhold, men en fuld PCB-samlelinje skal tage højde for synkronisering mellem flere trin.
En moderne SMT-linje er ikke en enkelt maskine, men et koordineret økosystem. Typiske faser omfatter:
- Udskrivning af loddepasta (SPI-verifikation)
- Højhastighedskomponentplacering
- Reflow lodning
- Optisk og strukturel inspektion (AOI/røntgen)
- Funktionstest
Hvert trin påvirker den effektive gennemstrømning af hele systemet. Selvom placeringen er ekstremt hurtig, sikrer nedstrøms inspektions- og korrektionsløkker stabilitet og reducerer defektudbredelsen.
En af de vigtigste faktorer, der påvirker gennemløbet, er maskinsynskorrektion. Avancerede SMT-systemer bruger optisk justering i realtid til at korrigere komponentpositionen før placering.
Dette giver moderneSMT PCB samlinglinjer for at opretholde mikron-niveau præcision, ofte inden for ±25μm. Selvom dette forbedrer pålideligheden, introducerer det også mikropauser i arbejdsgangen, der skal balanceres i forhold til hastighed.
Resultatet er et system, hvor "hurtigt" ikke kun defineres af rå placeringshastighed, men af hvor effektivt nøjagtighedskorrektioner er integreret.
For bedre at forstå reel gennemstrømning, overveje et multi-line produktionsmiljø. I dette tilfælde driver Fanway 8 SMT-linjer med højhastighedsplacering.
Hver linje kan teoretisk opnå ekstremt høje placeringsvolumener over en 24-timers cyklus. Det faktiske output er imidlertid påvirket af produktets kompleksitet og inspektionscyklusser.
| Parameter | Typisk værdiområde | Noter |
| Placeringshastighed pr. linje | Op til 10 millioner placeringer / 24 timer | Teoretisk maksimum under optimerede forhold |
| Komponentsortiment | 01005 til 50 mm×50 mm BGA'er | Inkluderer fine-pitch og store pakker |
| Inspektionsdækning | 100% SPI + AOI + røntgen | Flertrinsbekræftelse |
| Prototype turnaround | ~72 timer | Hurtige valideringscyklusser |
| Mål for defektrate | <0,5 % | Procesafhængig |
I praksis forstås PCB Assembly output bedst som en balance mellem hastighed og stabilitet. Højhastighedsdrift skal løbende valideres af inspektionssystemer for at sikre ensartet kvalitet.
En almindelig misforståelse i elektronikproduktion er, at hurtigere placering altid fører til højere effektivitet. I virkeligheden kan overdreven hastighed uden kontrol introducere skjulte ineffektiviteter.
Når placeringshastigheden overstiger de optimale procestærskler, kan der opstå flere problemer:
- Fejljusterede komponenter, der kræver omarbejdelse
- Loddebro- eller gravstenseffekter
- Øgede inspektionsafvisningsprocenter
- Yderligere fejlfindingscyklusser under test
Disse problemer vises ikke umiddelbart i rå gennemløbstal, men påvirker i væsentlig grad de endelige leveringstidslinjer.
Af denne grund, moderneSMT PCB samlingstrategier prioriterer afbalanceret optimering frem for maksimal teoretisk hastighed.
Ud over maskinkapacitet spiller procesteknik en central rolle i at opretholde en stabil produktion.
Nøgleelementer omfatter:
- DFM (Design for Manufacturability) analyse for at reducere placeringens kompleksitet
- Optimeret indføringsarrangement for at minimere maskinens tomgangstid
- Real-time feedback loops mellem AOI og placeringssystemer
- Forsyningskædekoordinering for at undgå materielle afbrydelser
Disse faktorer sikrer, at højhastighedskapacitet omsættes til ensartet produktion i den virkelige verden.
Forskellige produkttyper kræver forskellige SMT-konfigurationer. Forbrugerelektronik, industrielle kontroltavler og bilmoduler pålægger alle forskellige begrænsninger for placeringstæthed og inspektionsrigor.
Et fleksibelt PCB Assembly-miljø skal derfor tilpasse linjekonfigurationer dynamisk i stedet for at stole på en enkelt fast opsætning.
Når man evaluerer PCB-samlingskapaciteten i form af komponenter i timen, er det mere meningsfuldt at overveje ydeevne på systemniveau i stedet for isolerede maskinspecifikationer.
Tre vigtige takeaways dukker op:
- Gennemløbet afhænger af hele produktionskæden, ikke kun placeringshastigheden.
- Inspektionssystemer er en integreret del af outputstabiliteten, ikke valgfri overhead.
- Virkelig effektivitet opnås gennem balance mellem hastighed, nøjagtighed og repeterbarhed.
I moderne elektronikudvikling er denne balance ofte vigtigere end maksimal numerisk ydeevne.
I sidste ende,SMT PCB samlingydeevne skal forstås som en koordineret balance mellem højhastighedsplacering, præcisionskontrol og flerlagsinspektion – der sikrer, at elektroniksystemer kan bevæge sig fra koncept til pålidelig udførelse med forudsigelig stabilitet.
