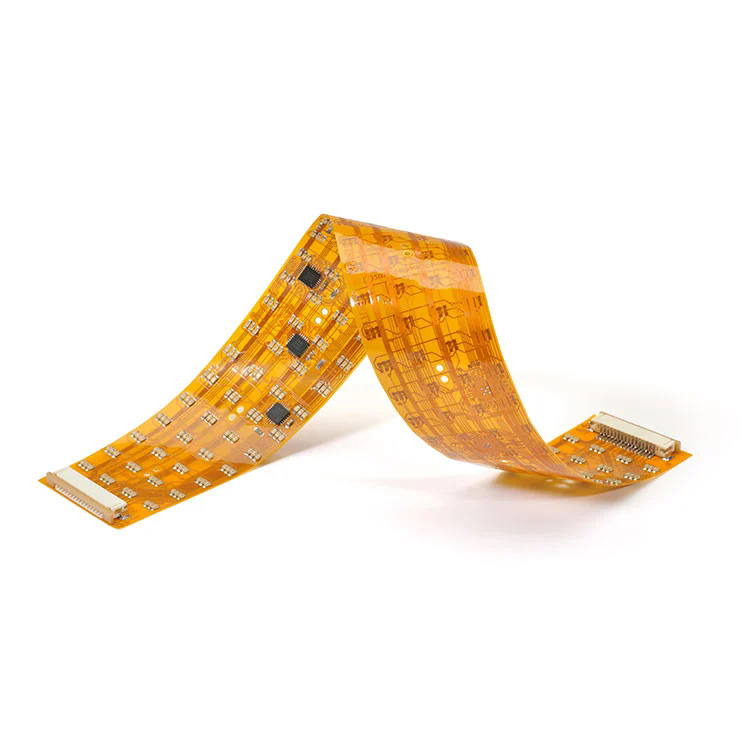

Fleksible trykte kredsløbskort(FPC PCB) er en innovation, der har omformet strukturen af moderne elektronik ved at muliggøre fleksible, lette og højdensitetskredsløbsforbindelser. I modsætning til traditionelle stive PCB'er er FPC PCB lavet af fleksible basismaterialer såsom polyimid (PI) eller polyester (PET), som kan bøje, foldes eller drejes uden at bryde kredsløbet. Denne unikke egenskab giver designere mulighed for at opnå mindre, tyndere og mere dynamiske produktstrukturer.
FPC PCB'er er vidt brugt i bærbare enheder, medicinske instrumenter, bilsystemer, smartphones og industrielle kontrolsystemer. Deres fleksibilitet og overlegne præstation gør dem til et kritisk fundament for udviklingen af kompakt og multifunktionel elektronik.
De vigtigste egenskaber ved FPC PCB'er inkluderer:
Let og tynd: Tykkelsen kan være så lav som 0,1 mm, hvilket gør den velegnet til miniaturiserede elektroniske enheder.
Høj pålidelighed: Fleksible kobberkredsløb reducerer ledningsfejl og forbedrer den samlede signalintegritet.
Varme og kemisk resistens: Polyimid -substratet sikrer stabil ydeevne i barske miljøer.
Fremragende dynamisk bøjningsevne: Velegnet til enheder med bevægelige eller sammenklappelige dele.
I det væsentlige muliggør FPC PCB en perfekt blanding af funktionalitet, holdbarhed og fleksibilitet, hvilket understøtter den designfrihed, der kræves af den næste generation af elektronisk innovation.
Arbejdsprincippet for en FPC PCB ligger i sin lagdelte struktur, der gør det muligt at trykt ledende kobberspor på en fleksibel isolerende film. Strukturen består generelt af:
Basismateriale (substrat): polyimid (PI) eller kæledyrsfilm, der giver mekanisk fleksibilitet og isolering.
Klæbende lag: Binding af kobberfolien til underlaget (kan være klæbende eller klæbende mindre type).
Kobberfolie: Konduktivt lag til nuværende transmission.
Coverlay -film: beskytter kredsløbet mod miljøskader og giver isolering.
Forstærkningslag (valgfrit): styrker forbindelsesområder eller monteringspunkter.
Nedenfor er en detaljeret tabel, der opsummerer de vigtigste tekniske specifikationer, der ofte bruges i professionel FPC PCB -fremstilling:
| Parameter | Specifikation | Beskrivelse |
|---|---|---|
| Basismateriale | Polyimid (PI) / PET | Fleksibelt og varmebestandigt underlagsmateriale |
| Kobbertykkelse | 1/3 oz - 3 oz | Bestemmer den aktuelle bærekapacitet |
| Lagantal | 1 - 6 lag | Afhænger af kredsløbskompleksitet |
| Minimumslinjens bredde / afstand | 0,05 mm / 0,05 mm | Definerer kredsløbstæthed præcision |
| Overfladefinish | Enig, OSP, Hasl, Immersion Silver | Sikrer loddelighed og korrosionsbeskyttelse |
| Bøjningsradius | ≥0,5 mm | Angiver fleksibilitet og holdbarhed under bøjning |
| Driftstemperatur | -40 ° C til +150 ° C. | Velegnet til miljøer med høj temperatur |
| Lodde maske | Gul, sort, grøn, gennemsigtig | Tilvejebringer æstetisk og beskyttende belægning |
| Impedansstyring | ± 10% | Opretholder signal transmissionsstabilitet |
Disse tekniske parametre påvirker direkte den elektriske ydelse, mekaniske holdbarhed og produktintegrationseffektivitet af FPC PCB'er. Den korrekte kombination af materialer og design sikrer stabil signaltransmission, selv under ekstreme mekaniske forhold.
Når man overvejer PCB -design til moderne elektroniske enheder, tilbyder FPC PCB uovertruffen alsidighed og pålidelighed sammenlignet med stive tavler. Årsagerne bag dens voksende popularitet er baseret på tre større tekniske fordele:
FPC PCBS gør det muligt for ingeniører at skabe tredimensionelle sammenkoblinger ved at bøje og foldes brættet for at passe til komplekse enhedsgeometrier. Denne funktion reducerer rumbehovet og giver mulighed for at designe det tyndere, lettere og mere ergonomiske enheder - essentielt i smartphones, kameraer og medicinske bærbare og medicinske bærbare.
Med færre loddeforbindelser og stik reducerer FPC PCBS risikoen for løse forbindelser og signalinterferens. De er meget modstandsdygtige over for vibrationer, hvilket gør dem ideelle til bil- og rumfartsanvendelser, hvor konsekvent ydelse er afgørende.
Ensartetheden af kobberspor og kontrolleret impedansdesign hjælper med at bevare signalintegritet ved høje frekvenser. Dette er især vigtigt i højhastighedskommunikationssystemer, IoT-moduler og avancerede sensorer.
Forenkler samling og reducerer ledningsfejl.
Tilbyder fremragende ydelse af varmeafledning.
Aktiverer lette og miniaturiserede elektroniske samlinger.
Understøtter automatiseret produktion med høje udbytte.
Forbrugerelektronik: smartphones, tablets, sammenfoldelige skærme, kameraer.
Medicinsk udstyr: Pacemakere, diagnostiske billeddannelsessystemer, biosensorer.
Automotive elektronik: instrumentpaneler, LED -belysning, airbag -systemer.
Industriel automatisering: Kontrolpaneler, robotarme og smarte sensorer.
Ved at integrere disse muligheder er FPC PCB ikke kun en teknologisk komponent, men en strategisk designfordel, der definerer produktinnovation og konkurrenceevne i dagens elektronikproduktion.
Det er vigtigt at vælge den rigtige FPC PCB-leverandør for at opnå stabil produktydelse og langsigtet pålidelighed. Når du evaluerer en producent, skal du overveje følgende aspekter:
Sørg for, at producenten er udstyret med avancerede laserboremaskiner, præcisionsetningssystemer og automatisk optisk inspektion (AOI) for at opretholde dimensionel nøjagtighed og konsistens.
FPC PCB i topkvalitet afhænger af certificerede materialer såsom DuPont ™ eller Panasonic ™ polyimidfilm, kombineret med kobberfolier med høj renhed. Strenge kvalitetskontrolprocesser som IPC Class 3 -overholdelse og ISO 9001 -certificering er indikatorer for fremstilling af pålidelighed.
En professionel leverandør bør tilbyde fuld teknisk support-fra det tidlige stadium kredsløbslayoutdesign til impedanssimulering, prototype og masseproduktion-at sikre, at det endelige produkt opfylder både ydelses- og omkostningskrav.
Pålidelige FPC PCB'er gennemgår flere testprocesser, herunder:
Elektrisk test (E-test) til åben/kort detektion.
Bøjning og bøjningstest for at bekræfte mekanisk udholdenhed.
Termisk chok og aldringstest for miljømæssig holdbarhed.
Mikroskopisk inspektion af sporuniformitet og vedhæftningskvalitet.
Ved at vælge en erfaren og certificeret leverandør kan du reducere produktionsrisici markant, forbedre pålideligheden og optimere tid til marked.
Q1: Hvad er forskellen mellem FPC PCB og stiv PCB?
A1: Den største forskel ligger i fleksibilitet og struktur. FPC PCB bruger fleksible materialer, såsom polyimid, der tillader bøjning og foldning, mens stive PCB er fremstillet af faste FR-4-underlag. FPC PCB'er er ideelle til kompakte eller bevægelige enheder, hvorimod stive PCB'er bruges til statiske og store strukturer.
Q2: Kan FPC PCB håndtere applikationer med høj strøm?
A2: Ja, med korrekt kobbertykkelse og termisk styring, kan FPC PCB effektivt håndtere høj strøm. Flerlags FPC'er med forstærket kobber kan opretholde tunge belastninger i bilindustrien, strømmoduler og industrielle kontrolsystemer.
I en æra, hvor fleksibilitet, pålidelighed og præcision definerer teknologisk fremskridt, spiller FPC PCB'er en uerstattelig rolle i at drive den næste generation af elektroniske enheder. Deres evne til at kombinere letvægtsstruktur, højhastighedsydelse og designtilpasningsevne gør dem til en hjørnesten i innovation i forskellige industrier-fra forbrugerelektronik til medicinsk teknologi og videre.
