Fra PCB-design til masseproduktion leverer Fanway Quick-Turn PCB Manufacturing Services som one-stop-løsninger til at imødekomme dine forskellige projektkrav og fremskynde din tid til marked.

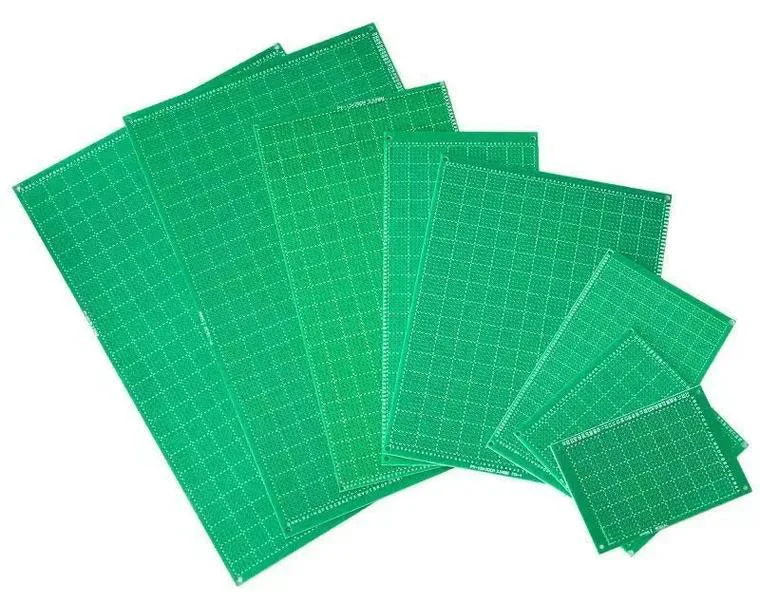

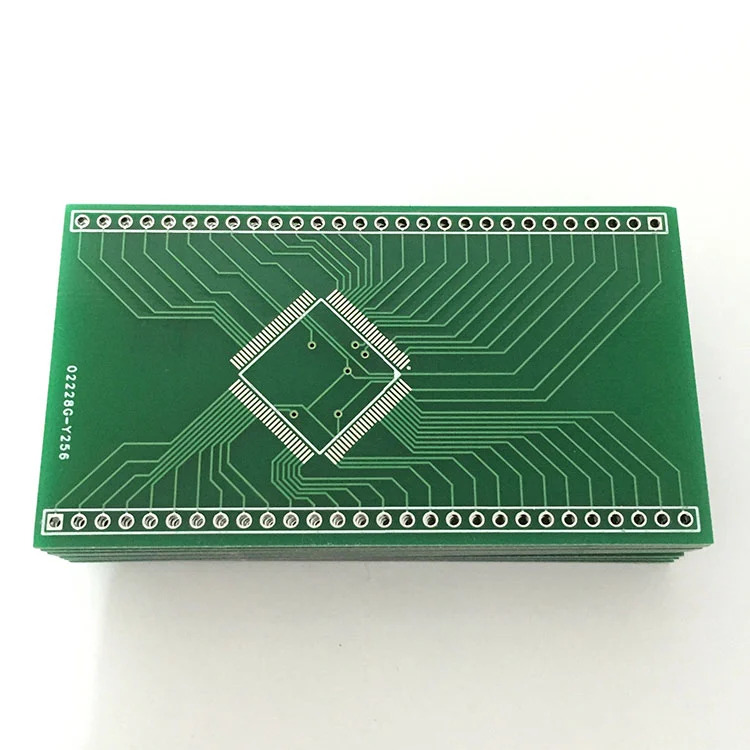

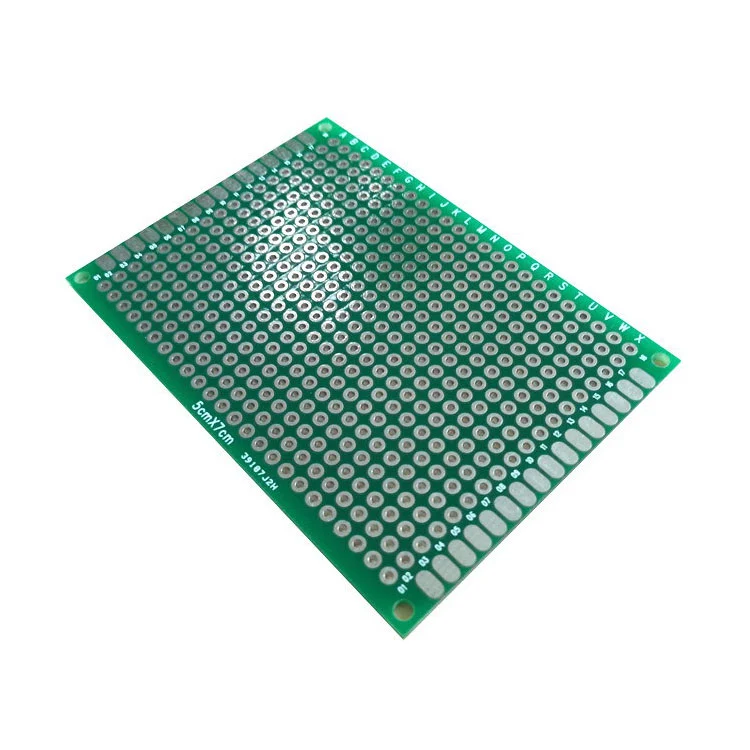

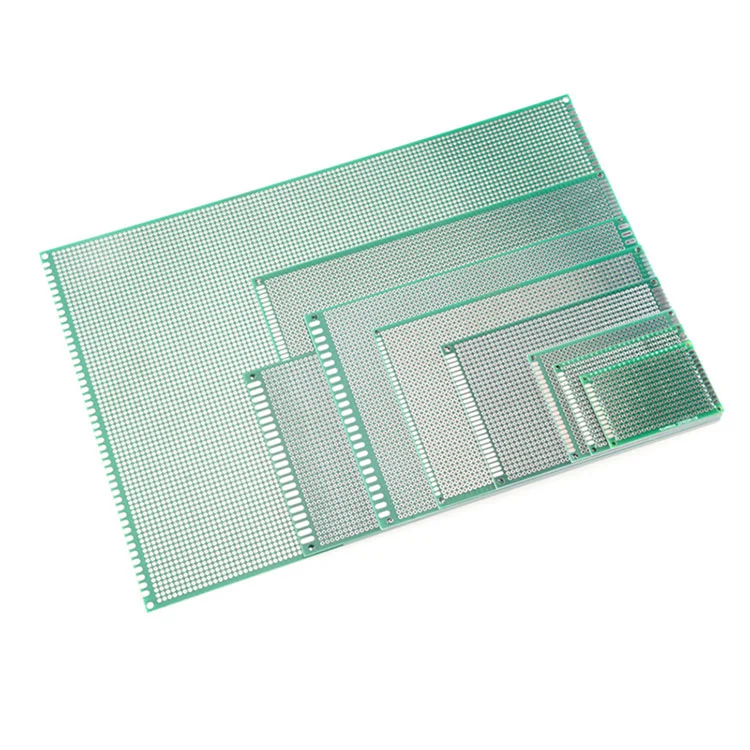

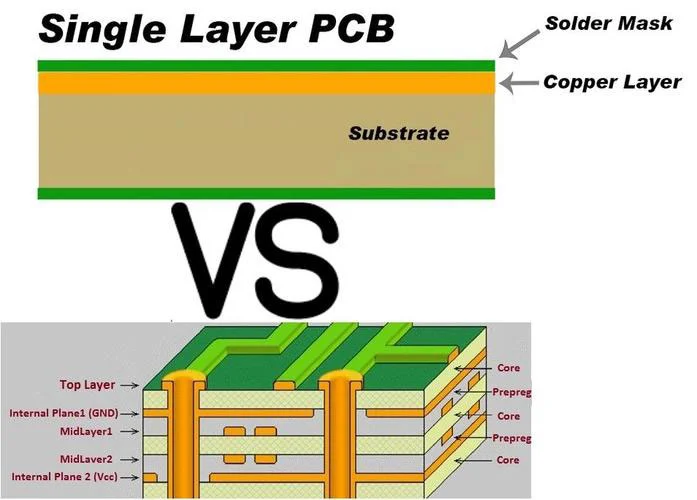

PCB med et enkelt lag, også kendt som et enkeltsidet trykt kredsløbskort, er den enkleste form for PCB-design. Det består af et enkelt ledende kobberlag, der er lamineret på et ikke-ledende substrat (såsom FR-4), med komponenter monteret på den ene side og sporet dirigeret på den modsatte side. Den bedste løsning til lavkompleks kredsløb, det er vidt brugt i forbrugerelektronik, strømforsyninger og industrielle kontroller på grund af dens overkommelige og hurtige fremstillingsproces.
PCB med et enkelt lag med lavere materiale og fabrikationsomkostninger sammenlignet med flerlagsdesign.
Enkel proces reducerer ledetid, fordi der ikke kræves nogen laminering og via boring.
Minimumsrisiko for forkert justering af lag.
24/7 Onlineeksperter er altid klar til at hjælpe dig.
| Parameter | Typisk rækkevidde |
| Brættykkelse | 0,4 mm til 3,2 mm |
| Kobbertykkelse | 1/2 oz til 3 oz |
| Minimum sporbredde | 0,2 mm (8mil) |
| Minimum boret hul | 0,3 mm (12mil) |
| Overfladebehandling | Hasl, Osp, Enight |
| Driftstemperatur | -50 ° C til +105 ° C (materialeafhængig) |
| Fordele | Begrænsninger |
| ✔ Ultra-lave omkostninger | ❌ Ingen flerlag eller via support |
| ✔ Let at reparere/ændre | ❌ Begrænset routingdensitet |
| ✔ Hurtig omdrejningstid | ❌ Uegnet til højfrekvente design (> 100 MHz) |
| ✔ Letvægt og kompakt | ❌ Lavere termisk ydeevne |
Materiel forberedelse:Enkelt-sidet kobberklædt laminat.
Ætsning:Fjern uønsket kobber for at danne spor.
Boring:Opret huller til gennemgående hulkomponenter.
Lodde Mask & Silkscreen:Påfør beskyttende belægning og markeringer.
Overfladefinish:Valgmulighederne inkluderer HASL (varmluftlodning) eller OSP.
Forbrugerelektronik:Lommeregnere, LED -belysning, legetøj.
Kraftsystemer:AC/DC -konvertere, relæer.
Industrielle kontroller:Sensorer, motoriske controllere.
