PCB -test er en kritisk fase inden for elektronikproduktion, der sikrer kvalitet, funktionalitet og pålidelighed afTrykt kredsløbskort(PCB). Testning kan hurtigt finde problemer og hjælpe designeren med at løse problemer hurtigt.PCBTestning involverer bare bestyrelsesprøvning og samlet bestyrelsestest.
Bare PCB -test
Formålet med PCB -test for at verificere elektrisk forbindelse, isolering og fremstillingsdefekter.
Metoden til PCB -test inkluderer:
Kontinuitetstest (kort test): Kontroller for utilsigtede shorts (f.eks. Kobberspor, der berører).
Isoleringstest (åben test): sikrer ingen åbne kredsløb (pauser) i spor.
Automatiseret optisk inspektion (AOI): Bruger kameraer til at detektere ridser, forkert justeringer eller ætsning af defekter.
Impedansprøvning: Kritisk for højhastighedsdesign (f.eks. RF, DDR) for at sikre sporingsimpedans matcher specifikationer.
Samlet brættest
1.in-kredsløbstest (IKT): IKT er en automatisk online-test for at verificere komponenter, shorts, åbner og værdier. Denne test kan netop finde fejlplaceringer, så arbejdstagerne let kan håndtere problemet PCBA.
2. Flying sonde-test: Det er en omkostningseffektiv metode, den bevægelige sonder-test på kredsløb uden brugerdefinerede inventar. Det er velegnet til forskellige testkrav gennem softwaremodifikationer.

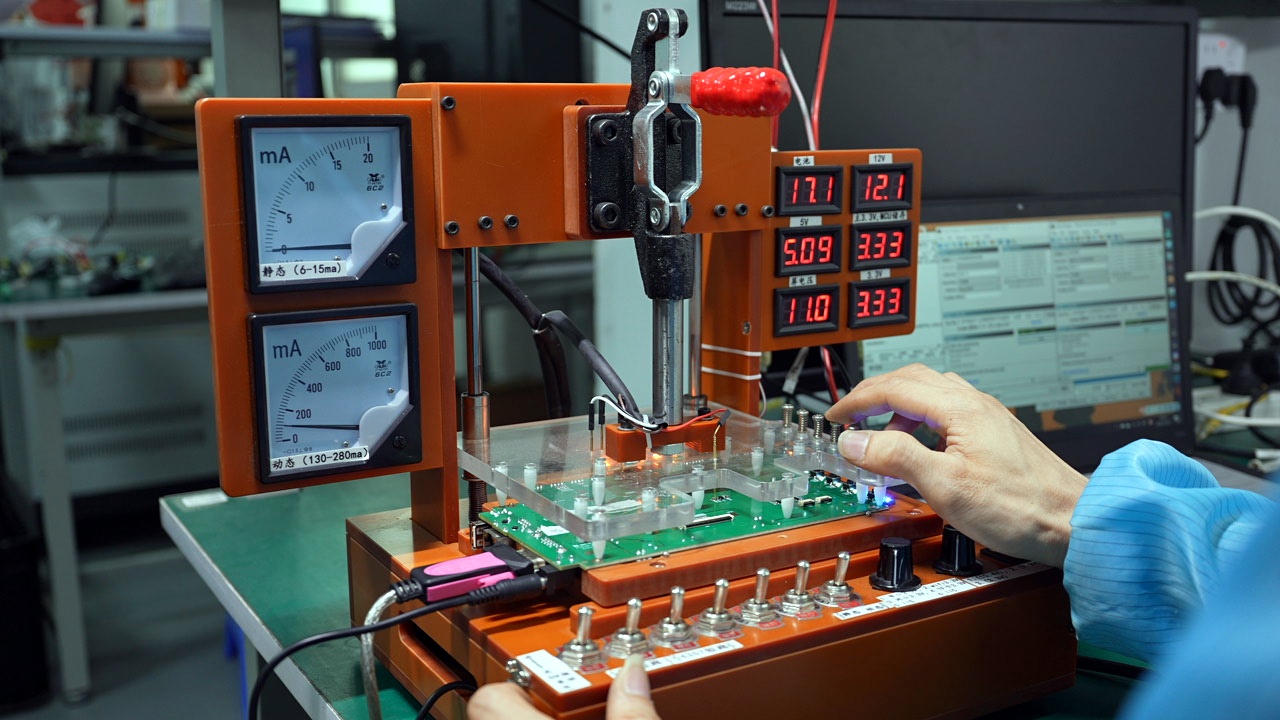

3.Funktionel test: Det kræver specialudstyr og tilpassede testprocedurer for at verificere PCB's funktion.
4.Automatisk optisk inspektion (AOI): AOI -inspektion bruger kameraer til at scanne loddeforbindelser og komponenterfejl såsom broer, forkert justering og manglende dele.
5.x-stråle-test: Bruger røntgenstråler til at kontrollere skjulte led (BGA, QFN), hulrum eller loddefekter.
Uanset hvilken type elektronik -test, du bruger, bringer det fordel for det trykte kredsløbskort (PCB). Testning i designstadiet hjælper designere med at undgå fejl i masseproduktion, reducerer omkostningerne, forkorter udviklingscyklusser og fremskynder produktionen. Omfattende test sikrer, at PCB opfylder alle elektriske, mekaniske og strukturelle designkrav, samtidig med at produktets pålidelighed forbedres.
PCB -test er vigtig for produktkvaliteten. På Fanway tilbyder vi en lang række testløsninger, herunder inspektion af komponenter, brugerdefineret test. Kontakt os i dag Få flere detaljer.
-
