Fanway er specialiseret i at levere effektiv og pålidelig ende-til-ende PCB-samlingstjenester, nøjagtigt skræddersyet til dine unikke krav for at fremskynde din produktsucces.

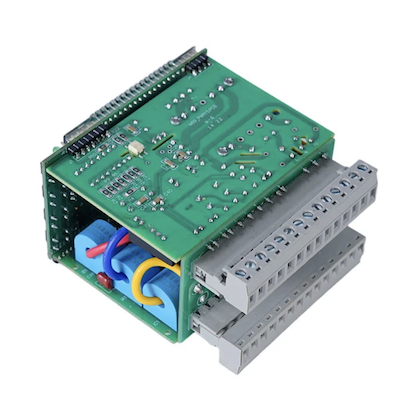

High-Density PCB Circuit Board Assembly med BGA Package service fra Fanway er velegnet til AI-processorer, telekommunikationsudstyr, medicinsk udstyr og industrielle kontroller. BGA-pakker er bygget med en siliciummatrice til bearbejdning, et sammenkoblingslag, der forbinder matricen til substratet, og et loddekuglearray på undersiden, der fastgøres til printkortet. Dette design giver høj forbindelsestæthed, korte signalveje for bedre elektrisk ydeevne, effektiv varmeoverførsel til kortet og en selvjusteringsfunktion under lodning, der korrigerer mindre placeringsforskydninger. Vores service styrer hele arbejdsgangen fra PCB-layoutsupport til montering og slutinspektion.
BGA-pakker forbindes til PCB'en gennem loddekuglearrayet på undersiden af komponenten. Under reflow-processen opvarmes alle loddekugler samtidigt til smeltepunktet. Overfladespændingen af det smeltede loddemiddel trækker komponenten til præcis justering med PCB-puderne og danner elektriske, mekaniske og termiske forbindelser samtidigt. Denne selvjusteringseffekt kompenserer for mindre placeringsfejl og er grunden til, at BGA-enheder kan opnå høje udbytter på trods af de små pitchstørrelser.
BGA-emballage er det almindelige valg til high-end chips på grund af følgende fordele.
Høj tæthed
Den understøtter hundredvis eller tusindvis af forbindelser i et kompakt fodaftryk, hvilket muliggør komplekse designs.
Overlegen elektrisk ydeevne
Det kommer fra korte sammenkoblingsveje, der reducerer induktans og modstand, hvilket effektivt minimerer højfrekvent signalforvrængning til RF- og højhastighedsapplikationer.
Bedre termisk styring
Det opstår, fordi loddekugler leder varme til printkortet mere effektivt end traditionelle ledninger.
Selvjusterende effekt
BGA Circuit Boards Overflademontering af PCB betyder, at under reflow korrigerer overfladespændingen af smeltet loddemetal automatisk mindre placeringsafvigelser, hvilket forbedrer samlingsudbyttet.
Højdensitet PCB-kredsløbskortsamling med BGA-pakke er det mest krævende segment af SMT-samling. Hvert trin kræver præcis kontrol for at opnå pålidelige samlinger.
1. Design af printplader
Two options exist. NSMD-puder har ingen loddemaske over pudens kanter, hvilket giver ensartede dimensioner og stærkere mekaniske samlinger. SMD-puder har loddemaske, der dækker pudens kanter, koncentrerer termisk stress og resulterer i mindre effektivt loddeareal. For højhastigheds digitale kredsløb foretrækkes NSMD. Når BGA-pitch falder til 0,5 mm eller derunder, bliver via-i-pad nødvendig, fordi traditionel hundeben-fan-out ikke kan passe. Via filling and plating flatness are critical. Uneven surfaces create voids during reflow.
2. Stencil Design
Stencildesign bestemmer volumen af loddepasta. For fine-pitch BGA-samlinger kræves laserskårne og elektropolerede stencils med kompensation for blændestørrelse. For 0,4 mm pitch BGA'er er stenciltykkelsen typisk 0,1 mm. Blændestørrelse og -form justeres for at opnå den korrekte pastavolumen for hver BGA-kuglestørrelse.
3. Placering
BGA-komponenter placeres ved hjælp af automatiseret pick-and-place-udstyr med synsjustering. Placeringsnøjagtighed på +/- 0,03 mm sikrer, at hver loddekugle flugter med dens tilsvarende pude.
4. Reflow Lodning
Reflow-profilen er den mest kritiske parameter i BGA-samling. Profilen består af fire faser. Forvarmning bruger en rampehastighed på 1 til 3 °C pr. sekund, hvilket reducerer temperaturforskellen mellem BGA og PCB for at forhindre forvrængning. Iblødsætning holder ved 150 til 200°C i 60 til 90 sekunder, aktiverer flux og fjerner oxider. Reflow når en toptemperatur på 235 til 245°C for blyfri SAC305, med en tid over liquidus på 60 til 90 sekunder. Køling bruger en kølehastighed på 2 til 4°C pr. sekund, hvilket forfiner kornstrukturen for forbedret udmattelseslevetid. Temperaturer under minimum forårsager kolde fuger. Temperaturer over maksimum skader den indre struktur af BGA-komponenten.
High-Density PCB Circuit Board Assembly med BGA Package service fra Fanway inkluderer følgende tekniske egenskaber.
BGA Størrelsesområde: Samling af BGA-komponenter fra 1x1 mm til 50x50 mm, der dækker mikro-BGA'er til bærbare enheder og store FCBGA'er til højtydende processorer.
Tonehøjdestørrelse: Minimum stigning på 0,4 mm med placeringsnøjagtighed på +/- 0,03 mm. Afstande under 0,4 mm vurderes fra sag til sag.
Antal bordlag: Monteringsstøtte til brædder fra 1 til 108 lag, der dækker simple dobbeltsidede brædder gennem komplekse backplanes med højt antal lag.
Bordtykkelse: Understøtter pladetykkelser fra 0,2 mm til 10,0 mm, og dækker flex-kredsløb gennem stive bagplader.
Passiv komponentstøtte: Samler passive komponenter ned til 01005 og 0201 sammen med BGA-pakker på samme kort.
Lodde bolde: Understøtter både blyholdige og blyfri loddelegeringer.
Certificeringer: ISO9001, ISO14001, ISO13485, RoHS, IPC.
BGA PCB-samling er afgørende for applikationer, der kræver høj I/O-densitet, signalintegritet og termisk ydeevne. High-Density PCB Circuit Board Assembly med BGA-pakke tjener disse nøglesektorer.
AI og højtydende computing: GPU'er, AI-acceleratorer og serverprocessorer bruger store FCBGA-pakker med tusindvis af forbindelser.
Telekommunikation: 5G basebåndchips, netværksprocessorer og switching ASIC'er kræver fin-pitch BGA til højhastighedsdatatransmission.
Medicinsk udstyr: Diagnostisk billedbehandlingsudstyr, patientmonitorer og bærbare medicinske instrumenter bruger BGA til kompakt, pålidelig elektronik.
Industriel kontrol: PLC'er, motordrev og automationscontrollere bruger BGA til behandlings- og kommunikationsfunktioner.
Forbrugerelektronik: Smartphones, tablets og wearables bruger mikro-BGA til design med begrænset plads.
Præcisionsplaceringsudstyr
Placeringsnøjagtighed på +/- 0,03 mm understøtter fin-pitch BGA ned til 0,4 mm.
Kontrolleret reflow profilering
Multi-zone reflow-ovne muliggør præcise termiske profiler for forskellige BGA-pakketyper og loddelegeringer.
Røntgeninspektion
2D- og 3D-røntgensystemer verificerer fælleskvaliteten for hver BGA på hvert kort.
BGA omarbejdning og reballing
Dedikerede omarbejdningsstationer med kontrollerede termiske profiler udfører BGA-fjernelse, puderengøring, reballing og udskiftning til IPC-7711/7721-standarder.
Design support
Konsultation af PCB-layout for BGA-routingoptimering, herunder anbefalinger til paddesign og via-in-pad-strategier.
Komplet service
Fra optimering af printkortlayout gennem komponentindkøb, montering, inspektion og efterbearbejdning, alt sammen gennem et enkelt kontaktpunkt.
Certificeringer
ISO9001, ISO14001, ISO13485, RoHS, IPC, med monteringsprocesser i overensstemmelse med IPC-A-610 og IPC-7095 standarder.
Fanway leverer skræddersyet High-Density PCB Circuit Board Assembly med BGA-pakketjenester, der er skræddersyet til specifikke design- og produktionskrav.
Design supportVores ingeniørteam arbejder sammen med dig i PCB-layoutfasen for at optimere pudedesignet via placering og fan-out routing for BGA-pakker, hvilket reducerer risikoen for monteringsproblemer før produktionen begynder.
Component sourcingVi håndterer indkøb af BGA-komponenter gennem autoriserede forsyningskæder, hvilket sikrer autenticitet og sporbarhed. For komponenter med lange gennemløbstider eller end-of-life-status giver vi alternative anbefalinger.
MonteringsmulighederTjenester omfatter prototypemontage, volumenproduktion, omarbejdning, reballing og udskiftning af komponenter. Vi tilpasser dit projektstadium og tidsplankrav.
Tilpasset testTestprotokoller er defineret pr. projekt, ikke anvendt ensartet. Vi skræddersyer inspektion og test til den specifikke BGA-pakketype, kortkompleksitet og applikationskrav.
Pakning og leveringPlader rengøres, coates hvis specificeret, emballeres i henhold til ESD-standarder og sendes med fuld sporbarhedsdokumentation til dit udpegede sted.
Q: Hvad er den mindste BGA-pitch Fanway kan samle?
A: Fanway understøtter BGA-samling ned til 0,4 mm pitch som standard. Afstande under 0,4 mm vurderes fra sag til sag.
Sp.: Giver Fanway designsupport til BGA-samling?
A: Ja. Fanway leverer PCB-layoutrådgivning til BGA-routingoptimering, herunder anbefalinger om paddesign, via-in-pad-fyldning og fan-out-strategier.
Q: Hvad er den typiske ekspeditionstid for BGA-samling?
A: Prototype BGA-samlinger sendes typisk inden for 5 til 7 arbejdsdage. Volumenordrer er planlagt baseret på komponenttilgængelighed og bordkompleksitet. Hurtige tjenester er tilgængelige.
Q: Kan Fanway omarbejde en BGA, der har fejlet?
A: Ja. Fanway sørger for BGA-fjernelse, puderensning, reballing og udskiftning ved hjælp af dedikerede omarbejdningsstationer med kontrollerede termiske profiler. Efterbearbejdning udføres efter IPC-7711/7721 standarder.
Q: Hvilke BGA-pakketyper understøtter Fanway?
Sv: Fanway understøtter PBGA-, CBGA-, FCBGA-, Micro BGA- og LGA-pakker samt µBGA, CTBGA, CABGA, CVBGA og VFBGA.
