Fanway er specialiseret i at levere effektiv og pålidelig ende-til-ende PCB-samlingstjenester, nøjagtigt skræddersyet til dine unikke krav for at fremskynde din produktsucces.
SMT -stencil, også kendt som en PCB -stencil, er et vigtigt værktøj i SMT -produktionsprocessen. Dens kernefunktion er at sikre lodning af elektroniske komponenter af høj kvalitet af elektroniske komponenter gennem præcis udskrivning af loddepasta. Uanset om det er til masseproduktion eller høj præcisionssamling, har SMT Stencil altid spillet en vigtig rolle i at forbedre produktionseffektiviteten, reducere omkostningerne og sikre produktkvalitet. Fanway er specialiseret i laserskårne stencils til PCB-samling, der tilbyder uovertruffen præcision, hurtig omdrejning og global support. Vi konstruerer præcision SMT -stencils designet til at optimere dine Surface Mount Technology (SMT) -processer. Som en betroet partner for PCBA-producenter over hele verden sikrer vores laserskårne stencils ensartede loddepastaaflejring, reducerede defekter og forbedret produktionseffektivitet.

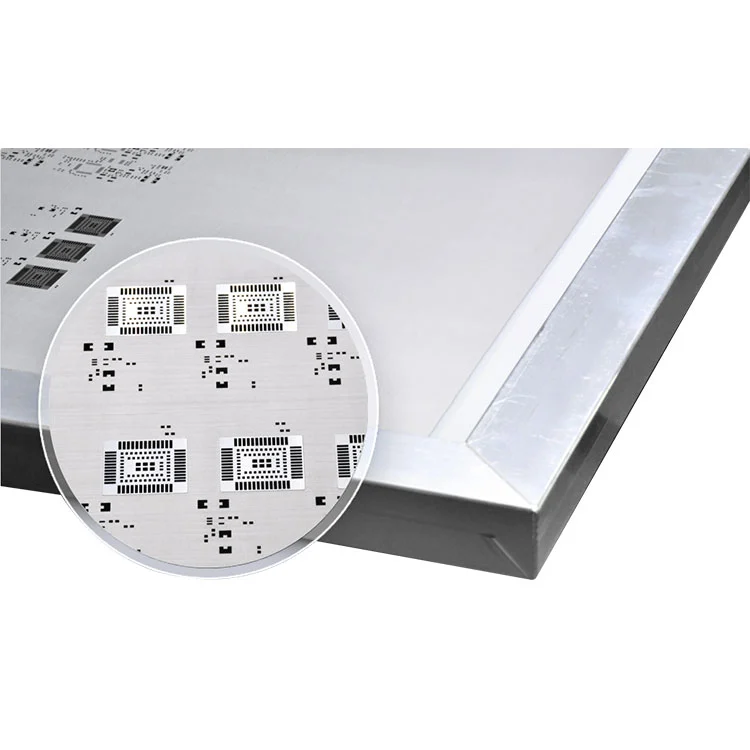

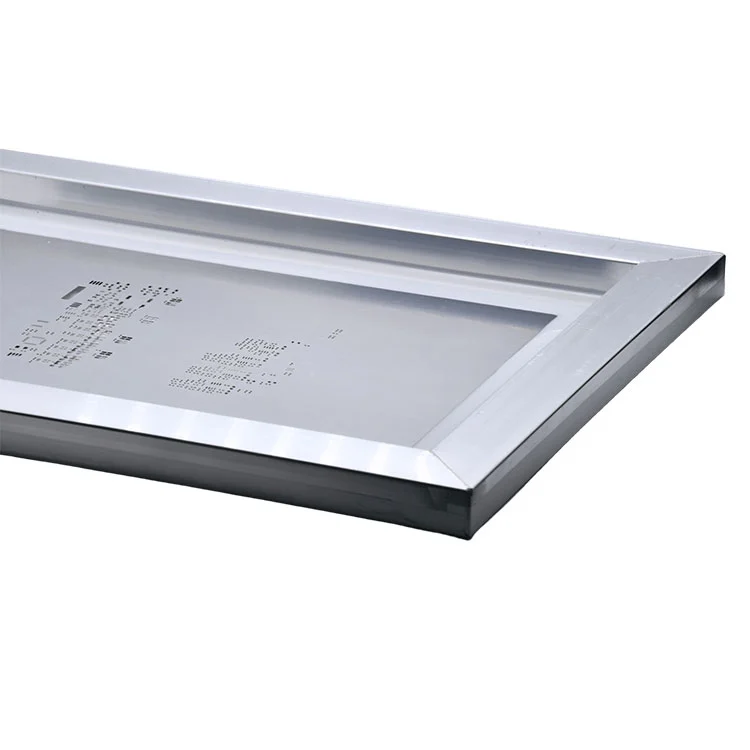

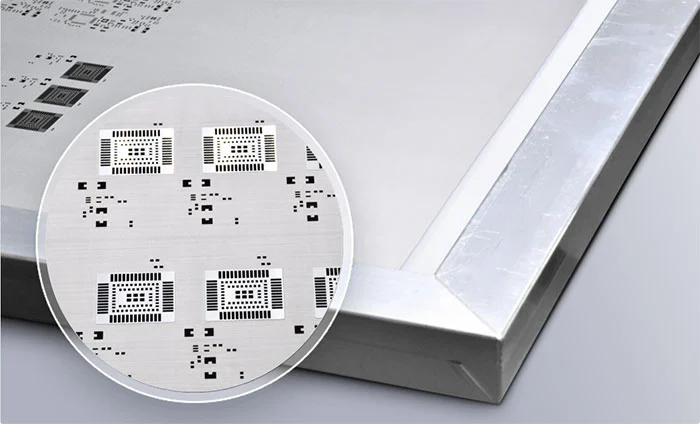

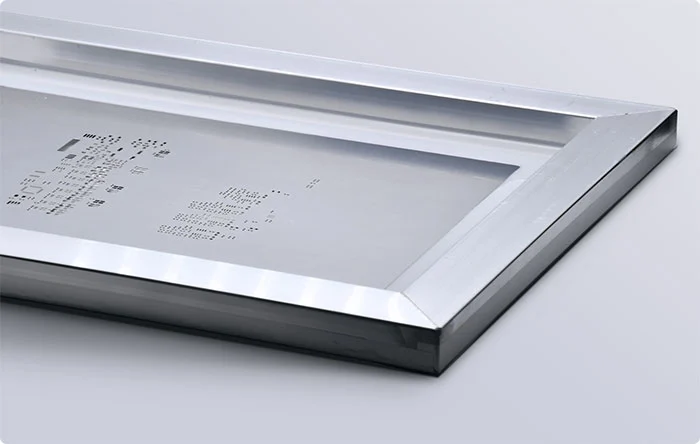

Denne stencil er fastgjort inden for en stiv ramme permanent med hjælp fra en mesh -grænse. Denne meshgrænse tillader, at stencilfolien strækkes tæt, hvilket sikrer en flad og stabil overflade. Denne stramme strækning opnås med høj nøjagtighedsudskrivning. Sammenlignet med en rammeløs SMT-stencils er det mere praktisk, da der ikke er behov for at strække stencilen af sig selv, og det er mere velegnet til produktionskørsler med høj volumen.

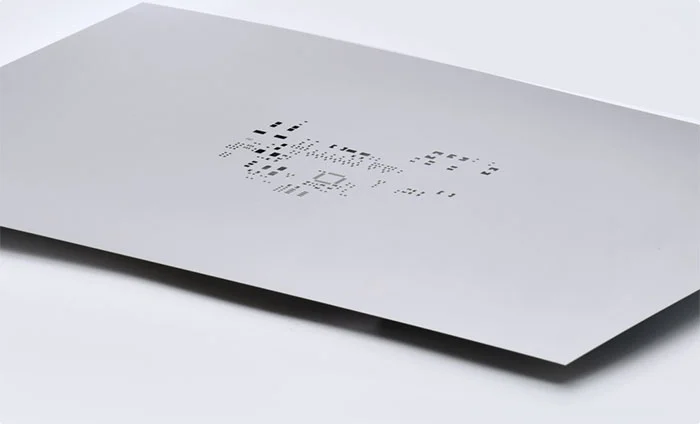

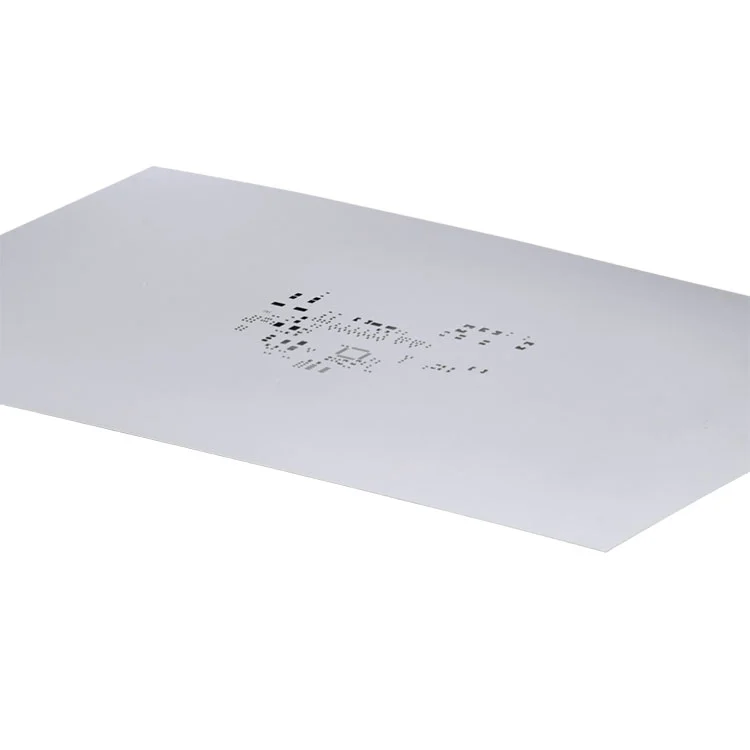

Rammeløse SMT-stencils, også kendt som folier, er 100% laserskårne ark. Du kan bruge dem med genanvendelige rammer. Sammenlignet med indrammede stencils tilbyder det en omkostningseffektiv og miljøvenlig løsning. Som et resultat er det bedst til korte løb og prototype PCB -samling. Desuden kan du bruge det til både hånd- og maskinlodning.
Disse stencils er skræddersyet fra CAD-filer eller Gerber-filer og designet til håndlysterpastaudskrivning. Ved at bruge prototype SMT -stencils kan du fjerne udskrivningsfejl, undgå behovet for manuel lodning af komponenter på kredsløbskortet, fremskynde PCB -monteringsprocessen.
Vores avancerede lasersystemer opnår ** ± 0,01 mm nøjagtighed **, hvilket sikrer perfekt justering med dine PCB-designfiler (Gerber/ODB ++). Ideel til fine pitch-komponenter (ned til 01005) og komplekse layouts.
Vælg mellem 304/316 rustfrit stål eller elektropoleret nikkel for overlegen holdbarhed. Vores stencils modstår 100.000+ trykte cyklusser, mens de opretholder kantdefinition.
- Åbningstørrelser og former skræddersyet til din BOM
-Rammeindstillinger: Nano-coated, spændingsmonterede eller genanvendelige rammer
- trin-stencil-løsninger til blandet PCB-tykkelse
Prototype stencils på 24 timer | Bulkordrer på 3-5 dage
DHL/FedEx forsendelse til 50+ lande
✔ Brede applikationer:SMT -stencils kan bruges til næsten alle PCB -fremstillingsprocesser og er ikke begrænset til nogen specifik fremstillingsteknik.
✔ Høj nøjagtighed og konsistens:SMT -stencils sikrer, at placeringen af loddepasta puder er meget nøjagtig, og åbningsstørrelsen er konsekvent.
✔ Afkortning af PCB -samlingstid:Med SMT -stencils kan loddepasta påføres hele PCB i et trin, hvilket reducerer monteringstiden markant.
| Laserskåret stencil | Laserskårne stencils tilbyder høj nøjagtighed og er egnede til fine pitch-komponenter. |
| Kemisk ætsning af stencil | Den kemiske ætsestencil er den mest omkostningseffektive og er velegnet til standard SMT-fremstilling. |
| Step-up/nedbrydning stencil | Step-up/nedbrydning af stencil er det bedste valg, når man designer komponenter, der kræver forskellige tykkelser af loddepasta, optimerer loddepastaaflejring. |
| Elektroformeret stencil | Den elektroformerede stencil giver ultrahøj præcision og er perfekt til applikationer med høj pålidelighed. |
Spørgsmål: Hvordan vælger jeg den rigtige stenciltykkelse?
A: Generelt 0. 1 mm til 0. 2mm, afhængigt af typen af loddepasta, PCB -designspecifikation og komponentstørrelse.
Spørgsmål: Hvad er levetid for en SMT -stencil?
A: Generelt 10.000 cyklusser, men dette afhænger af, hvor ofte det bruges, og hvor godt det opretholdes ved rengøring.
Spørgsmål: Kan du tilbyde prototype SMT -stencils?
A: Ja, vi kan. Angiv venligst PCB -designfil til tilpasning.
