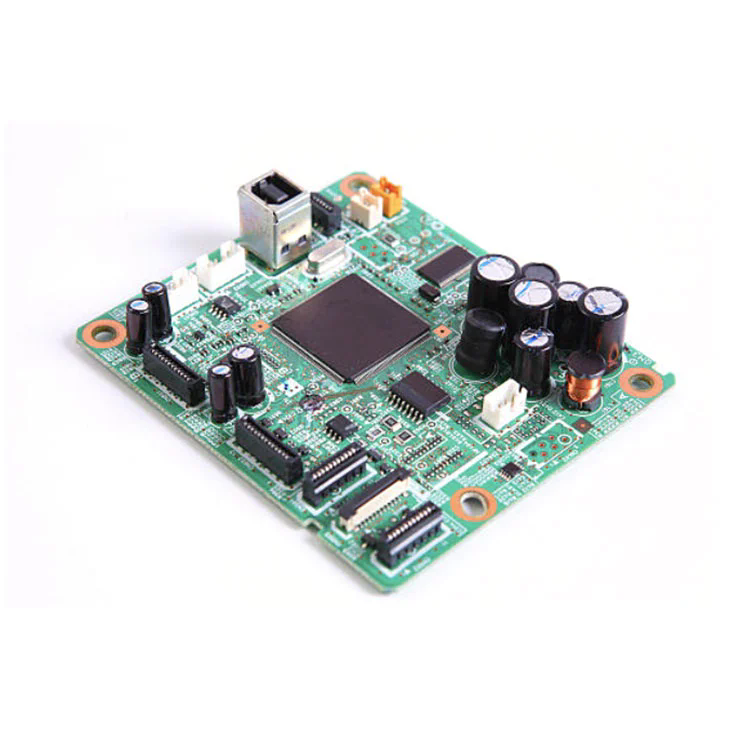

I dagens hurtigudviklende elektronikverden er evnen til at blande flere PCB-teknologier-ægte, flex, stiv-flex-til en enkelt, integreret løsning blevet kritisk.Blandet PCB -samlingVinder prominens, fordi det muliggør:
Kompakt, letvægtsdesign: fusionerer stive og fleksible underlag til pladsbesparende formfaktorer.
Forbedret holdbarhed og pålidelighed: flexlag absorberer mekanisk stress, hvilket reducerer svigt.
Omkostningseffektivitet: Kombinerer processer for at reducere monteringstrin, sourcing og lager.
Nuværende Google-søgningstrends afslører stor efterspørgsel efter udtryk som "blandede PCB-samlingstjenester", "stiv-flex PCB-samling" og "flex til stiv PCB-integration." Ved at strukturere denne artikel omkring det centrale, hvilken forespørgsel - "Hvad gør blandet PCB -samling uundværlig for dagens elektronik?" - tilpasser vi os tæt med brugersøgningsintention og trending emner.
Nedenfor er en konsolideret oversigt (i tabelform), der tilbyder et detaljeret snapshot af blandet PCB -samlingsspecifikationer. Dette demonstrerer vores professionalisme og klarhed.
| Funktion | Specifikation / beskrivelse |
|---|---|
| Substrattyper | Stive FR-4-lag, polyimidflekselag, stive-flex-konfigurationer |
| Lagantal | Op til 20 lag (blanding af stiv + flex); Typisk stak: stiv 6-8 + flex 2-4 |
| Minimum spor/plads | Stiv: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Via typer | Gennemhullet vias (THV), mikrovier (diameter ≥ 50 um), begravet og blind vias |
| Kobbertykkelse | 1 oz (typisk); Op til 3 oz tungere kobber til højstrøms flex-segmenter |
| Flex bøjningsradius | ≥ 10 × tykkelse, standard: ≥ 0,5 mm bøjningsradius for 0,05 mm flex tykkelse |
| Lodde maske | Fleksibel loddemaske til flexområder, stiv maske til FR-4; Sømløs overgang |
| Forsamlingskomponenter | Overflademontering, gennem hul, blandet SMT/THT-komponenter; flexzoner kan omfatte afstivere |
| Termisk styring | Indlejrede kobberfly og termiske vias til styring af hotspot -områder |
| Kvalitetsstandarder | IPC-6013 (FLEX), IPC-6012 (stiv), IPC-6018 (stiv-flex), IPC-A-600 klasse 2; ROHS / Reach Compliance |
Hvad er det mest kritiske design og procesovervejelser, når man planlægger en blandet PCB -samling?
Materiel kompatibilitet og stack-up planlægning
Samspillet mellem stift FR-4 og fleksible polyimidlag skal være omhyggeligt konstrueret for at undgå delaminering under flex. Kontrol af koefficienten for termisk ekspansion (CTE) på tværs af lag sikrer langsigtet pålidelighed gennem termiske cyklusser.
Spor og via integritet i flexzoner
Flexzoner kræver strammere tolerancer: tyndere kobberlag, kontrolleret spor/rum og optimeret via design (f.eks. Udfyldte og udpladede mikrovier) for at modstå træthed fra bøjning.
Bøj radius, flexliv og mekanisk stress
Specificering af korrekt bøjningsradii (≥ 10 × tykkelse) og udførelse af flex-life-test under tilsigtede dynamiske forhold sikrer, at flexafsnittene udholder operationel bevægelse.
Stivenerintegration til komponentmontering
Midlertidige eller permanente afstivere (f.eks. FR-4 ark eller klæbemiddelstøttet polyimid) bruges ofte til at simulere stiv støtte under SMT/THT-samlingen på flexzoner, hvilket sikrer nøjagtig placering og lodning og fjernes derefter om nødvendigt.
Termisk og signal routing
Blandede PCB kombinerer ofte højeffekt eller RF-kredsløb. Korrekt termisk via arrays og jordplaner, parret med omhyggelig lagopgave, opretholder signalintegritet og varmeafledning.
Produktion og omkostningsudvalg
Afbalancering af kompleksitet vs. omkostninger: stigende lagtællinger, mikrovier eller tunge kobber hæver prisen. Tidlig DFM (design til produktionsevne) anmeldelser er vigtige for at validere gennemførlighed og omkostningseffektivitet.
Test og inspektionsfunktioner
Blandede design kan begrænse standard AOI eller røntgenbillede; Brugerdefinerede inventar, flex-venlige testjigs eller flyveprobetest kan være påkrævet for at validere tilslutningsmuligheder og komponentplacering.
Q1: Hvad er blandet PCB -samling, der bruges til?
A1: Det er ansat, hvor der kun kommer til at komme til kort løsninger-som bærbare enheder, sammenklappelige enheder, medicinske implantater, luftfartssensorarrays-enhver applikation, der kræver fleksibilitet, kompakthed og pålidelighed.
Spørgsmål 2: Hvordan kan du sikre pålidelighed på tværs af flex-rigede overgange?
A2: Gennem omhyggelig stack-up-design (matchende CTE), kontrolleret bøjningsradier, epoxy eller klæbende binding i overgangszoner, korrekt via plettering og test under simulerede mekaniske cyklusser.
Blandet PCB -samling står i spidsen for moderne elektronikdesign - leverer uovertruffen integration af stive og fleksible teknologier. Nøglen ligger i den omhyggelige stack-up-planlægning, spor/via præcision, mekanisk flex-test, DFM-analyse og streng QA for at sikre både ydelse og omkostningsevne.
Når det gøres korrekt - selvlås ekspertdesignregler, robuste materialer og præcis fremstilling - låser blandet PCB -samling op for nye produktmuligheder i avancerede bærbare, medicinske, luftfart, bilindustrien og forbrugerenheder.

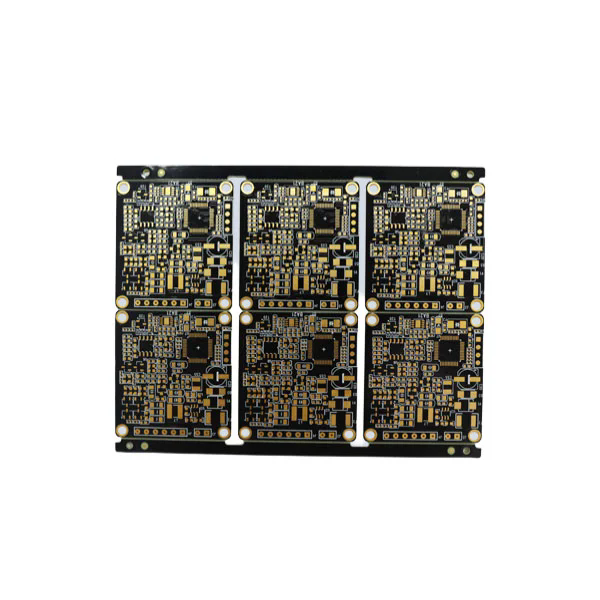

PåFanway, vi bringer over to årtier med ekspertise inden for avanceret PCB og stiv-flex-fabrikation. Vores blandede PCB-monteringstjenester kombinerer materialer af høj kvalitet, branche-førende standarder (IPC-overholdelse, ROHS/REACH) og skræddersyet DFM-support for at opnå holdbare, højtydende løsninger i skala.
Uanset om du prototyper eller rammer til produktion med høj volumen, sikrer vores team design-til-leveringsekspertise.Kontakt osI dag for at hæve dine produktdesign med præcisions-konstruerede blandede PCB-samlingsløsninger.
