Dobbeltlags PCB

Du er velkommen til at komme til Fanway Factory for at købe den seneste salg, lave pris og dobbeltlags PCB i høj kvalitet. Vi ser frem til at samarbejde med dig.

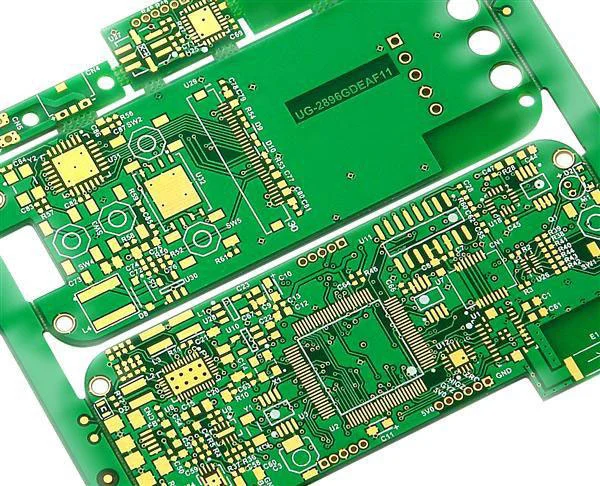

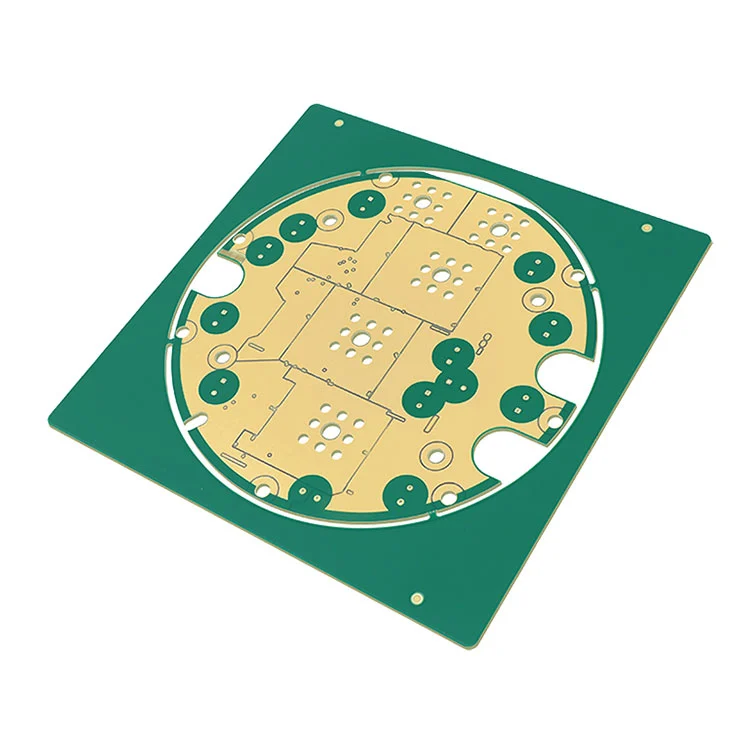

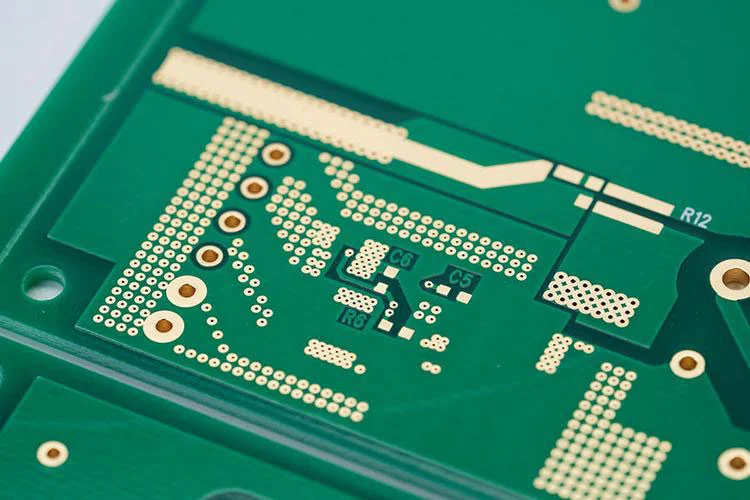

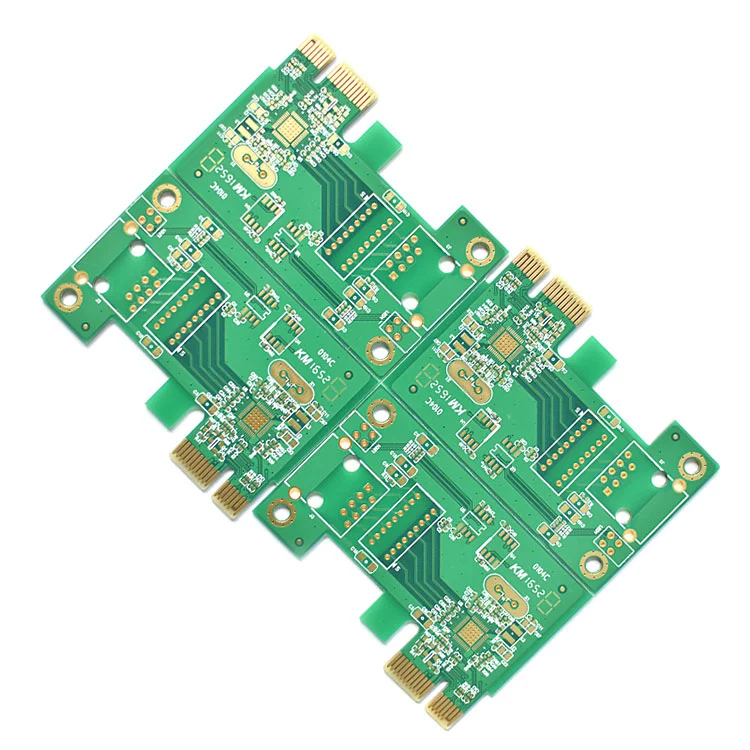

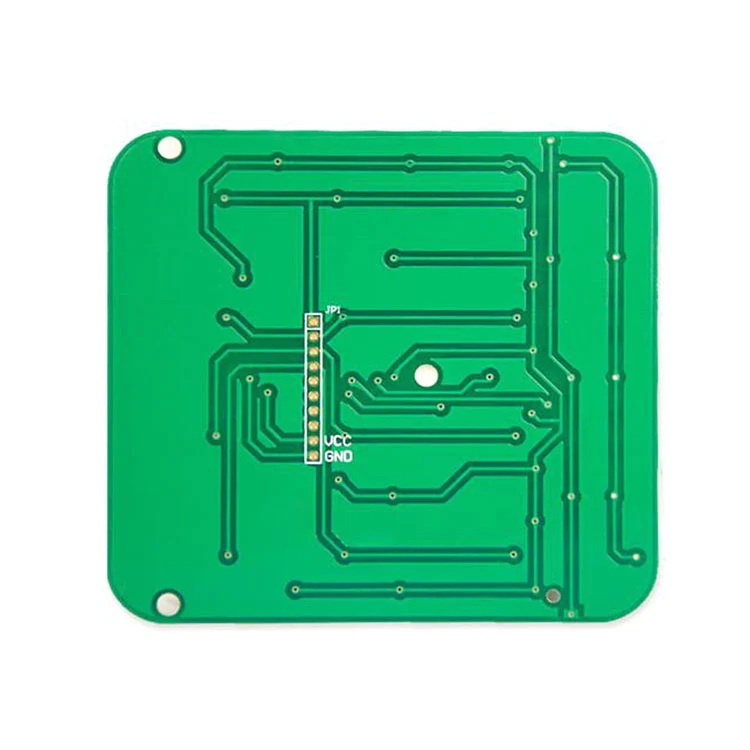

Et dobbeltlags PCB (dobbeltsidet PCB) integrerer to ledende kobberlag på et substrat (FR-4), sammenkoblet via udpladet gennemhuller (PTH) eller vias. Som en professionel PCB -leverandør i Kina tilbyder Fanway lave omkostninger og hurtig dobbeltlags PCB.

Double Layer Pcb


Hvorfor Fanways PCB'er med dobbeltlag?

Præcision Manufacturing

Precision Manufacturing

Support laserboring, mikrovias og HDI.

Streng test

Rigorous Testing

100% elektrisk test og AOI -inspektion.

Certificeret kvalitet

Certified Quality

Sammenlignet med IPC-A-600 klasse 2/3, UL 94V-0.

Hurtig levering

Fast Delivery

Prototyper afslutter i 24 timer, bulkordrer slutter om 5 dage.


Fordelene ved dobbeltlags PCB i fanway

Rumeffektivitet:Dobbeltsidet routing til kompakte layouts.

EMI -reduktion:Optimering af jordplan.

Omkostningseffektivitet:Det bedste valg til mellemkomplekse prototyper og produktion.

Mekanisk styrke:Forstærket via plettering modstår vibrationer.


Lagkonfiguration af dobbeltlags PCB i fanway

Dobbelt kobberlag:Supportkomponenter og spor på begge sider.

Substrat:FR-4, aluminium på valgfrit.

Interlagsforbindelser:Gennem hul, blind eller begravet vias.

Beskyttelse:Dobbelt sidelodningsmaske og silkeskærm.

Designfunktioner:Støtt SMT og gennem hulkomponenter begge.

Krydslag Routing Reducer bestyrelsesstørrelsen og forbedrer signalklarheden.


Fremstillingsproces med dobbeltlags PCB

Laminatforberedelse (dobbeltsidet CCL).

Boring & via metallisering (PTH).

Fotolitografi og kobberetsning.

Soldermaske/silkeskærmsudskrivning.

Overfladebehandling (enig, hasl eller nedsænkning sølv).

Tekniske specifikationer

Tykkelse:0,8–3,0 mm (standard 1,6 mm).

Kobbervægt:1–3 oz.

Spor/plads:0,15 mm (6 mil).

Mine via diameter:0,3 mm (12 mil).

Dielektrisk styrke:20 kV/mm (FR-4).

Double Layer Pcb
