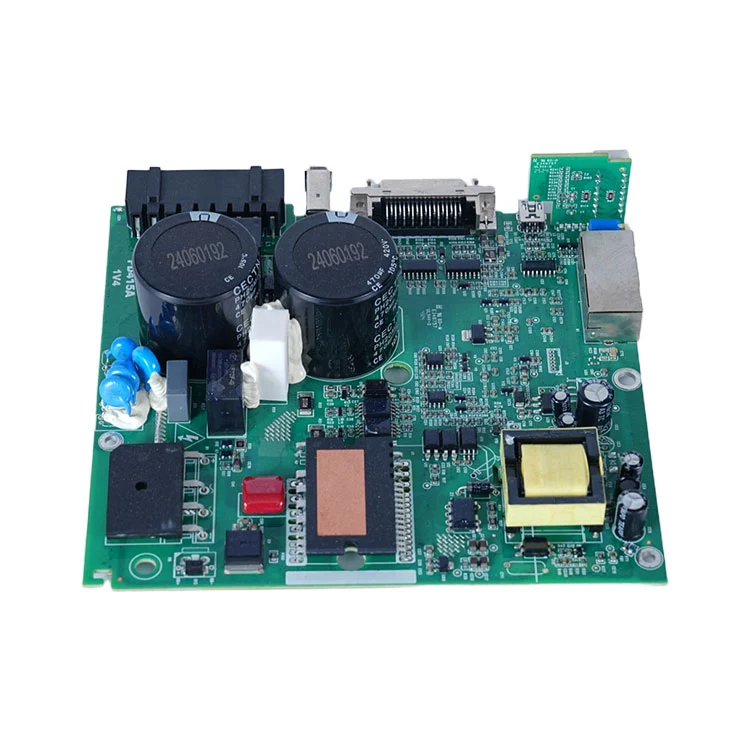

Prototype PCB-samlingspiller en central rolle i moderne elektronikfremstilling. Det giver ingeniører og designere mulighed for at teste, validere og optimere kredsløbsdesign, før de forpligter sig til fuldskalaproduktion. Ved at samle en prototype PCB kan potentielle designfejl identificeres tidligt, hvilket sikrer højere pålidelighed og lavere produktionsomkostninger. Hos Shenzhen Fanway Technology Co., Ltd er vi specialiseret i at levere højkvalitets prototype PCB-monteringstjenester, der er skræddersyet til at imødekomme kravene fra både startups og etablerede virksomheder.
En prototype PCB-samling involverer typisk lodning af elektroniske komponenter på et printkort for at skabe en fungerende prototype. Denne proces verificerer ikke kun designets elektriske ydeevne, men giver også en håndgribelig model for produktdemonstrationer, test og videreudvikling.
Prototype PCB-samling involverer flere nøgletrin, der sikrer, at det endelige produkt opfylder designspecifikationerne:
PCB fremstilling:Det første trin involverer fremstilling af printpladen baseret på designfilen (Gerber-filer). Højpræcisionsfremstilling sikrer, at boardlayoutet matcher det tilsigtede kredsløb.
Komponentkilde:Alle elektroniske komponenter, inklusive modstande, kondensatorer, IC'er og konnektorer, anskaffes i henhold til Bill of Materials (BOM).
Monteringsproces:Komponenter monteres på printkortet ved hjælp af enten Surface Mount Technology (SMT) eller Through-Hole Technology (THT). Automatiserede maskiner eller håndmonteringsteknikker kan bruges afhængigt af kompleksiteten.
Lodning:Lodning sikrer komponenterne elektrisk og mekanisk. Reflow-lodning er almindeligt for SMT, mens bølge- eller håndlodning bruges til THT-komponenter.
Inspektion og prøvning:Efter montering sikrer funktionstest, at prototypen fungerer korrekt. Dette trin kan omfatte visuel inspektion, automatiseret optisk inspektion (AOI) og elektrisk test.
Denne proces sikrer, at prototype-printkortsamlingen ikke kun fungerer efter hensigten, men også fungerer som en pålidelig reference til masseproduktion.
Professionel prototype PCB-samling kræver streng overholdelse af tekniske specifikationer. Nedenfor er en tabel, der opsummerer de typiske parametre:
| Parameter | Beskrivelse |
|---|---|
| Tavle Størrelse | Minimum: 10 mm x 10 mm, maksimum: 500 mm x 500 mm |
| Antal lag | 1–12 lag, afhængig af designkompleksitet |
| Komponenttyper | SMT, THT, Blandet forsamling |
| Loddemaske | Grøn, rød, blå eller tilpasset |
| Overfladefinish | HASL, ENIG, OSP eller immersionsølv |
| Nøjagtighed af komponentplacering | ±0,05 mm for SMT-komponenter |
| Test & inspektion | AOI, røntgen, funktionstest |
Shenzhen Fanway Technology Co., Ltdsikrer, at hver prototype PCB-samling opfylder disse standarder, hvilket giver høj pålidelighed og reproducerbarhed.
Prototype PCB-samling involverer flere nøgletrin, der sikrer, at det endelige produkt opfylder designspecifikationerne:
Fejlregistrering:Tidlig identifikation af designfejl forhindrer dyre fejl i masseproduktion.
Designvalidering:Ingeniører kan teste ydeevne under virkelige forhold.
Tidseffektivitet:Hurtig prototyping accelererer produktudviklingscyklusser.
Omkostningseffektiv:Det er langt billigere at opdage og rette problemer i prototypefasen end at omarbejde masseproducerede plader.
I det væsentlige reducerer Prototype PCB Assembly risiko, sparer tid og sikrer bedre produktkvalitet.
Højkvalitets prototype PCB-samling afhænger af kombinationen af dygtig teknik, avanceret udstyr og streng kvalitetskontrol:
Komponentbekræftelse:Bekræftelse af, at alle dele opfylder specifikationerne før montering.
Præcisionsplacering:Brug af automatiserede pick-and-place-maskiner til nøjagtig SMT-komponentplacering.
Kontrolleret lodning:Reflow og bølgeloddeparametre overvåges nøje for at forhindre defekter.
Grundig test:Funktionstest sikrer, at det samlede bord opfylder de elektriske og mekaniske krav.
Shenzhen Fanway Technology Co., Ltdanvender disse bedste praksisser, hvilket garanterer prototype PCB'er, der er klar til pålidelig evaluering og videreudvikling.
Q1: Hvad er forskellen mellem prototype PCB-samling og produktions-PCB-samling?
A1:Prototype PCB-samling er designet til test og validering. Det involverer normalt små mængder og kan kræve håndmontering til komplekse komponenter. Produktionsprint-montage fokuserer på storskalaproduktion med optimerede processer for hastighed og omkostningseffektivitet.
Q2: Hvor lang tid tager det at færdiggøre en prototype PCB-samling?
A2:Ekspeditionstiden afhænger af boardets kompleksitet og komponenttilgængelighed. Typisk spænder det fra 5 til 15 arbejdsdage. Shenzhen Fanway Technology Co., Ltd leverer hurtige tjenester til presserende projekter.
Spørgsmål 3: Kan jeg teste mit design under Prototype PCB-samlingsfasen?
A3:Ja, funktionel test er en standarddel af prototypesamling. Dette giver designere mulighed for at verificere kredsløb, teste softwareintegration og optimere designydelsen, før de går over til masseproduktion.
Prototype PCB-samling er afgørende i flere sektorer:
Forbrugerelektronik:Hurtig iteration til smartphones, wearables og smarte hjemmeenheder.
Bilelektronik:Test af kontrolmoduler, sensorer og displayenheder.
Medicinsk udstyr:Sikring af sikkerhed og pålidelighed af diagnose- og overvågningsudstyr.
Industriel automatisering:Validering af kontrolkredsløb og IoT-enheder.
Shenzhen Fanway Technology Co., Ltdbetjener kunder på tværs af disse industrier og leverer tilpassede løsninger til at opfylde specifikke projektkrav.
Prototype PCB-samling er et kritisk skridt i at omdanne innovative ideer til funktionelle elektroniske produkter. Ved at udnytte professionelle montagetjenester kan virksomheder minimere fejl, optimere ydeevnen og fremskynde deres produktudviklingscyklusser.Shenzhen Fanway Technology Co., Ltdtilbyder ekspert Prototype PCB Assembly tjenester med fokus på kvalitet, præcision og pålidelighed. For virksomheder, der ønsker at omdanne deres elektroniske designs til fuldt funktionelle prototyper,kontakterShenzhen Fanway Technology Co., Ltder det første skridt mod succes.
