Printed Circuit Board (PCB)er rygraden i stort set alle elektroniske enheder – fra forbrugergadgets til industrielle kontrolsystemer. Kortet giver den mekaniske støtte og elektriske sammenkobling mellem elektroniske komponenter. I nutidens elektronikdrevne verden er design, materiale og fremstillingskvalitet af et printkort afgørende for ydeevne, pålidelighed og omkostninger.
De giver en kompakt, gentagelig og pålidelig måde at forbinde komponenter på.
De sikrer signalintegritet, strømfordeling og termisk styring.
Med tendenser som miniaturisering, 5G, AI og IoT er avancerede PCB'er (f.eks. HDI, rigid-flex) ved at blive centrale for innovation.
Det globale PCB-marked forventes at nå op på USD ~117,53 milliarder i 2032, hvilket afspejler en stærk efterspørgsel.
Når du vælger et PCB, vil du almindeligvis stå over for en beslutning mellemFR4 (stiv)ogRigid-Flex (en hybrid af rigid + fleksibel). Valget afhænger af dit produkts mekaniske, elektriske og designmæssige begrænsninger. Nedenfor er vejledende "hvordan / hvorfor / hvad"-spørgsmål for at hjælpe dig med at beslutte:
| Betragtning | Nøglespørgsmål | Typisk vejledning |
|---|---|---|
| Mekanisk stress og bøjning | Hvor meget flex eller bøjning vil brættet opleve i sin livscyklus? | Brug Rigid-Flex, hvis hyppig bøjning eller foldning er nødvendig; FR4 hvis brættet forbliver fladt. |
| Plads- og vægtbegrænsninger | Hvorfor er vægt eller kompakthed kritisk? | Rigid-Flex kan reducere behovet for stik og inter-board ledninger, hvilket sparer plads og vægt. |
| Omkostninger & Udbytte | Hvad er dit budget og forventet volumen? | FR4 er enklere og omkostningseffektiv ved høje volumener; Rigid-Flex har højere proceskompleksitet og omkostninger. |
| Signalintegritet og antal lag | Hvor mange lag / hvor tæt er dine spor? | Begge kan understøtte et højt antal lag, men rigid-flex kan hjælpe med routing i begrænsede rum. |
| Termisk, vibration, pålidelighed | Hvorfor prioritere holdbarhed og pålidelighed? | Rigid-Flex klarer sig ofte bedre under stød og vibrationer, men skal designes omhyggeligt. |
Lad os nu se nærmere på de to varianter.

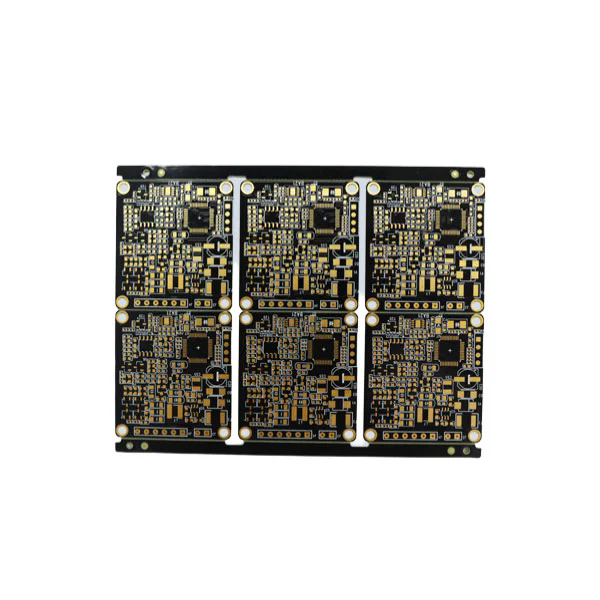

FR4 er det mest anvendte substrat til stive PCB'er. "FR" står forFlammehæmmende, og "4" er en materialekvalitet. Den består af vævet glasfiberdug med et epoxyharpiksbindemiddel.
Nedenfor er en tabel over typiskeFR4 PCBparametre (disse tal kan variere afhængigt af leverandør og Tg-kvalitet):
| Parameter | Typisk værdi/interval | Bemærkninger / Vigtigt |
|---|---|---|
| Dielektrisk konstant (Dk) | 3,8 – 4,8 (ved 1 MHz) | Påvirker impedanskontrol og signalforsinkelse. |
| Dissipationsfaktor (Df) | ~0,009 (ved 1 MHz) | Tabtangent: signaltab i høj frekvens. |
| Elektrisk styrke | 800 – 1800 V/mil | Dielektrisk nedbrydningsstyrke. |
| Tg (glasovergangstemperatur) | 130 °C, 140 °C, 150 °C, 170 °C | Højere Tg giver bedre termisk pålidelighed. |
| Bræddetykkelse | 0,4 mm – 3,2 mm (almindelig) | Afhænger af mekaniske / pasform begrænsninger. |
| Kobber tykkelse | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Tyngre kobber til højere strømveje. |
| Min. spor/mellemrum | ~4 mil (0,1 mm) eller bedre | Afhængig af produktionskapacitet. |
| Overflade finish | ENIG, HASL, OSP, Immersion Ag osv. | Påvirker loddeevne, pålidelighed. |
Forbrugerelektronik (smartphones, wearables, apparater)
Industrielle kontroltavler, AD-tavler, strømforsyninger
Når brættet forbliver fladt, uden nødvendig foldning eller flex
Kan ikke bøjes eller bøje uden at risikere revner eller delaminering (på grund af stiv glas+epoxystruktur)
For kompakt, multi-segment elektronik, der kræver fleksible sammenkoblinger, kan rigid-flex være at foretrække

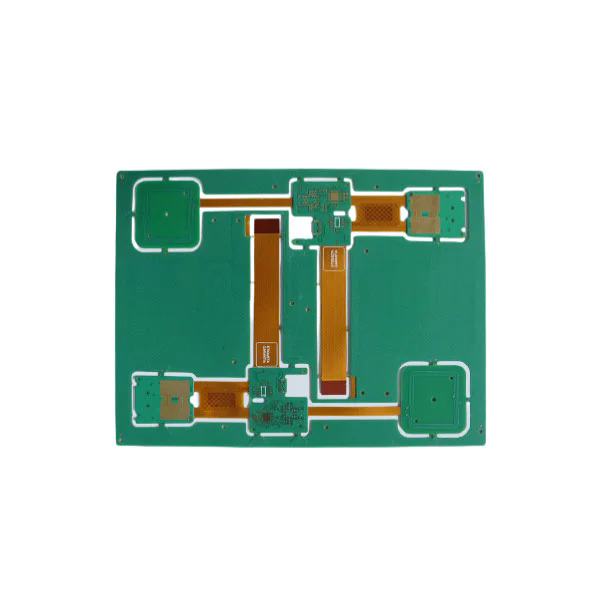

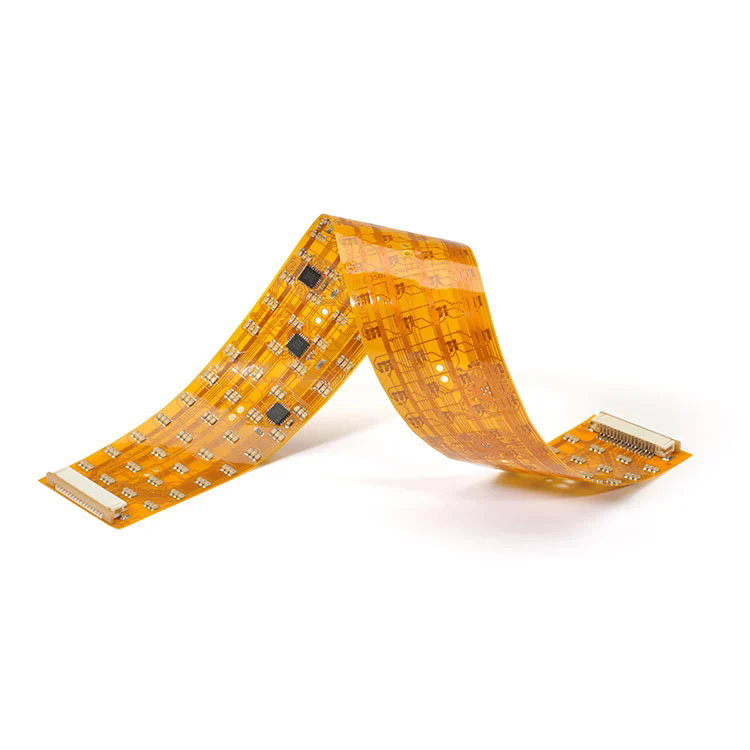

Rigid-Flex PCBkombinerer stive kredsløbssektioner (typisk FR4) og fleksible kredsløbssektioner (polyimid, polyester osv.) i ét integreret print. Det muliggør bøjning, foldning og en 3D-struktur, samtidig med at den bevarer stiv støtte til komponentmontering.
Design skal omhyggeligt styre flexzoner (bøjningsradius, lagstabling, kobberovergange)
De stive og fleksible lag er lamineret gennem kontrollerede lim- og adhæsionsbehandlinger.
Typiske flexmaterialer: polyimidfilm, dækfilm, klæbende lag
Foldevinkel pr. lag er begrænset (f.eks. polyimid ofte ~0,5-2° pr. lag).
Fra branchereferencer:
| Punkt | Parameter / Mulighed | Noter |
|---|---|---|
| Rigid + Flex Board Tykkelse | 0,25 mm op til 6,0 mm (kombineret) | Afhænger af lagkombinationer og struktur |
| Lag | Op til 32 lag i nogle designs | Flerlags stiv + flex kombination |
| Min. spor/mellemrum | 0,075 mm / 0,075 mm (≈ 3 mil) | High-density flex region |
| Min hulstørrelse / pudestørrelse | 0,10 mm / 0,35 mm | Til mikroviaer, gennemgående huller mv. |
| Max kobbertykkelse | 4 oz (stiv del) | Til stive sektioner kraftige strømme |
| Flex kobber (flex del) | 0,5 – 2 oz | Lettere kobber på flexområdet |
| Muligheder for overfladefinish | ENIG, immersion Ag, OSP, HASL osv. | Til både stive og fleksible sektioner |
| Vedhæftning og laminering | Speciel klæbepræp (plasma, brun oxid) | For at sikre flex-stiv binding |
Fremragende i høje vibrationer, stød, begrænsede rum (f.eks. rumfart, medicinsk udstyr)
Reducerer/eliminerer konnektorer og inter-board ledninger
Forenkler monteringen ved at integrere stive og fleksible funktioner i ét stykke
Tillader 3D-kredsløbsfoldning eller flerplansstruktur
Højere fremstillingskompleksitet, større udbytterisiko
Kræver gennemtænkt design, især i flexzoner (bøjningsradius, stressaflastning)
Omkostningerne pr. kort er højere, men systemomkostningerne kan reduceres på grund af færre stik, kabler, monteringstrin
Q1: Hvor tykt skal et PCB være til min applikation?
A1: PCB-tykkelse afhænger af mekaniske, termiske og pladsmæssige begrænsninger. Typiske stive FR4-plader spænder fra 0,4 mm til 3,2 mm. I rigid-flex designs er den kombinerede tykkelse ofte mellem 0,25 mm til 6,0 mm. Jo tyndere brættet er, jo mere fleksibilitet, men den mekaniske stabilitet falder.
Q2: Hvorfor vælge rigid-flex frem for separate rigid og flex boards?
A2: Rigid-flex reducerer stik, ledninger og monteringstrin; forbedrer pålideligheden under vibrationer og muliggør kompakt 3D-foldning. Den integrerer både stive monteringszoner og fleksible sektioner i ét bræt.
Q3: Hvilke elektriske egenskaber ved FR4 påvirker signalintegriteten mest?
A3: Den dielektriske konstant (Dk) påvirker impedans og udbredelseshastighed; dissipationsfaktoren (Df) påvirker signaltab, især ved høj frekvens; kobbertykkelse og sporgeometri spiller også afgørende roller.
