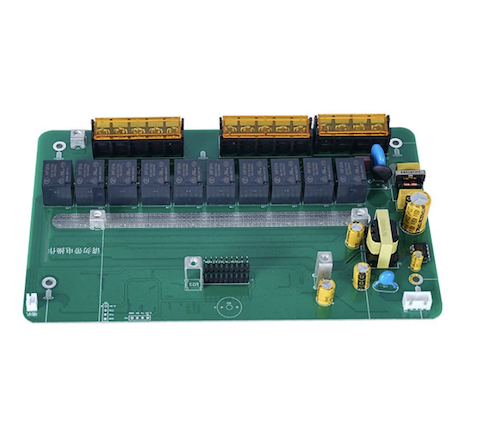

Elektronisk PCB Printed Circuit Board Prototype Samling

Den elektroniske PCB Printed Circuit Board Prototype Assembly-tjeneste fra den kinesiske leverandør Fanway er bygget til F&U-projekter inden for IoT-enheder, bilkontrolmoduler, medicinske diagnostiske værktøjer og rumfartstestsystemer. Mens typiske hurtig-drejbare PCB-tjenester tager 3 til 7 dage, komprimerer vores 24-timers levering iterationscyklusser betydeligt. Inden monteringen begynder, udfører vores ingeniørteam en DFM-analyse af dine Gerber-filer, stykliste og pick-and-place-filer for at fange problemer med paddesign, komponentafstandskonflikter eller andre fremstillingsproblemer tidligt. Uden minimumsordremængde (startende fra 1 styk) kan R&D-teams undgå for store lageromkostninger under prototypefasen.

Hvad er PCB-prototypesamling til?

PCB Printed Circuit Board Prototype Assembly service er processen med montering af elektroniske komponenter på et printkort i små mængder for at producere testbare prøver. Dens kerneformål er verifikation, ikke produktion:

Designvalidering: bekræfter, at dit kredsløbsdesign fungerer i den fysiske verden. Simulering kan ikke dække alle variabler i den virkelige verden – signalintegritet, strømfordeling og termisk adfærd bliver kun synlige gennem fysisk test.

Iterativ forbedring: At fange og rette designfejl på prototypestadiet koster en brøkdel af, hvad det ville tage at omarbejde en masseproduceret batch. Én prototype-iteration kan spare ti gange omkostningerne ved en storstilet omarbejdning.

Firmwareudvikling: giver en rigtig hardwareplatform for softwareingeniører til at skrive og teste indlejret kode. At udvikle firmware uden fysisk hardware er som at fejlfinde i et vakuum – logisk korrekthed garanterer ikke hardwarekompatibilitet.

Prototypesamling er det kritiske trin, der flytter et produkt fra koncept til virkelighed, og Fanways elektroniske PCB Printed Circuit Board Prototype Assembly service giver professionel support til netop dette trin.

Vigtige opstartsfiler

Fuldstændige og nøjagtige filer er grundlaget for en problemfri projektstart. Du har typisk brug for følgende kernefiler:

1. Gerber-filer, der bruges til at fremstille det blottede PCB, der indeholder alle kobberlag, boredata, loddemaske og silketryk. Ufuldstændige formater eller dårligt navngivne lag er blandt de mest almindelige årsager til produktionsforsinkelser.

2. Stykliste (BOM) viser hver komponent, der skal samles, inklusive fabrikantens varenummer (MPN), referencebetegnelse, antal og beskrivelse. Vage beskrivelser (f.eks. "100nF kondensator") kan føre til indkøbsfejl eller forsinkelser forskellige spændingsværdier, og dielektriske materialer opfører sig meget forskelligt i højhastighedskredsløb.

3. Koordinatfil (CPL / Pick & Place-fil) giver de nøjagtige X/Y-koordinater, rotationsvinkler og monteringsside for hver komponent, der styrer SMT-placeringsmaskinen. Koordinatfejl forårsager direkte fejljustering eller polaritetsfejl.

4. Professionelt tip, en DFM-gennemgang før bestilling kan afdække problemer med paddesign, komponentafstandsproblemer og andre fremstillingsproblemer, før de forårsager produktionsstop. Fanways ingeniørteam leverer en DFM-gennemgang for hver ordre på prototypesamling af elektroniske printkortprintkort før produktionen starter.

Fuld prototype monteringsproces

Fanways prototypemontageservice dækker hele kæden fra materiale til færdigplade:

Komponent sourcing:vores indkøbsteam udnytter en stabil forsyningskæde til at sikre komponenter til konkurrencedygtige priser, selv for små prototypemængder. Det er ikke nødvendigt for kunder at koordinere med flere distributører.

Teknisk gennemgang:projektingeniører undersøger Gerber, BOM og koordinerer filer for fremstillingsevne, før produktionen begynder, og opsnapper de fleste potentielle problemer på det tidligste stadie.

Prototype PCB samling:understøtter flere korttyper, herunder flerlags-, højfrekvens-, HDI-, rigid-, rigid-flex- og flex-printkort. Placeringsevnen dækker 01005 ultra-små komponenter og 0,2 mm-pitch BGA'er med en maksimal kortstørrelse på 510 mm × 460 mm.

Test og verifikation:hvert prototypekort gennemgår et strengt inspektionsregime, herunder manuel QC, SPI-loddepastainspektion, AOI optisk inspektion, røntgeninspektion, test i kredsløb, funktionstest og indbrændingstest. Grundig test på prototypestadiet sikrer en jævn overgang til pilotkørsler og masseproduktion.

Anvendelsesområder

Fanways elektroniske PCB Printed Circuit Board Prototype Assembly service er meget udbredt på tværs af følgende områder:

IoT-enheder og wearables

lille formfaktor, høj tæthed og lavt strømforbrug kræver præcisionsplacering og hurtig iteration under prototyping.

Styremoduler til biler

elektronik til køretøjer kræver høj pålidelighed og miljømæssig modstandsdygtighed; funktionel verifikation og pålidelighedstest på prototypestadiet er uundværlige.

Medicinske diagnostiske værktøjer

medicinsk udstyr involverer streng regulatorisk godkendelse; grundig validering på prototypestadiet er en forudsætning for efterfølgende certificering.

Luftfartstestsystemer

Krav til høj pålidelighed betyder, at enhver designændring skal verificeres fysisk; Mulighed for hurtig prototyping påvirker direkte projekttidslinjer.

Hvorfor vælge Fanway

24 timers levering

Mens standard quick-turn-cyklusser er 3-7 dage, komprimerer Fanway prototype PCB-samling til 24 timer. For R&D-teams betyder hver forkortet iterationscyklus flere designvalideringsrunder inden for samme tidsramme.

One-stop service

Vi leverer service fra komponentsourcing, DFM-gennemgang, PCB-fremstilling, SMT-placering, gennemhulslodning til endelig test – alt sammen under ét tag. Kunder undgår omkostningerne ved at koordinere separate PCB-leverandører, komponentdistributører og samlehuse.

Certificerede kvalitetssystemer

Vores anlæg har ISO9001, ISO13485, IATF16949 og ISO14001 certificeringer, med produkter, der er i overensstemmelse med UL, RoHS, SGS og REACH standarder. Kvalitetsstandarder på prototypestadiet er i overensstemmelse med volumenproduktion og undgår valideringsfejl forårsaget af procesforskelle.

Lav ordre minimum

Vi understøtter ordrer fra 1 stk uden krav om minimumsmængde, hvilket eliminerer overskydende lageromkostninger til F&U-behov.

Teknisk support på forhånd

DFM-analyse udføres før ordrebekræftelse, identificering og løsning af designproblemer tidligt. Dette flytter produktionsrisikoen fremad i stedet for at reagere på problemer under montagen.

Spørgsmål og svar

Spørgsmål: Hvor lang tid tager prototype PCB-samling typisk?
A: Fanway tilbyder 24-timers hurtig prototyping. Under normale forhold kan fra filbekræftelse til færdig levering af tavle afsluttes inden for 24 timer, afhængigt af antal af tavlelag, komponentkompleksitet og styklisteberedskab.

Q: Hvilke filer er nødvendige for at starte et prototypeprojekt?
A: Du skal bruge Gerber-filer (til PCB-fremstilling), en stykliste (med producentens varenumre, referencebetegnelser og mængder) og en koordinatfil (til SMT-placering). Et DFM-selvtjek før indsendelse anbefales, eller du kan lade vores ingeniørteam udføre en fremstillingsevnegennemgang.

Spørgsmål: Hvilke typer PCB'er understøtter du til prototypesamling?
A: Vi understøtter flerlags, højfrekvente, HDI, rigid, rigid-flex og flex PCB'er.

Q: Leverer Fanway komponentindkøbstjenester til prototyper?
A: Ja. Vores indkøbsteam har omfattende markedsressourcer til at skaffe komponenter til små prototypemængder til konkurrencedygtige priser.

Q: Hvilken test er inkluderet på prototypestadiet?
A: Testning omfatter AOI optisk inspektion, røntgeninspektion, test i kredsløb, funktionstest og indbrændingstest. Den specifikke testplan kan tilpasses ud fra projektets krav.

Skal du starte en prototypemontering til dit projekt? Send dine Gerber-filer, stykliste- og koordineringsfiler til vores ingeniørteam. Vi giver en DFM-gennemgang og tilbud inden for 24 timer.
