Trykt kredsløbskort(PCB) er den tavse rygrad i dagens elektronik. Uanset om det er i en smartphone, bilkontrolsystem, medicinsk scanner eller aerospace -navigationsmodul, giver PCB det fysiske og elektriske fundament, der forbinder alle komponenter. At forstå, hvordan de fungerer, begynder med at genkende det skift, de bragte til teknologi. Før PCB blev ledninger udført manuelt med punkt-til-punkt-forbindelser. Denne metode var ikke kun tilbøjelig til fejl, men også begrænset skalerbarhed. PCB'er løste disse problemer ved at tilbyde standardiserede og lagdelte strukturer, der sikrer kompakt design, pålidelighed og masseproduktionseffektivitet.
Så hvordan fungerer de nøjagtigt? I deres kerne tjener PCB tre primære formål:
Mekanisk support- Sikring af komponenter på plads.
Elektriske forbindelser- Tilvejebringelse af ledende veje til strømstrøm.
Signalintegritet- at sikre, at elektroniske signaler rejser med minimalt tab eller interferens.

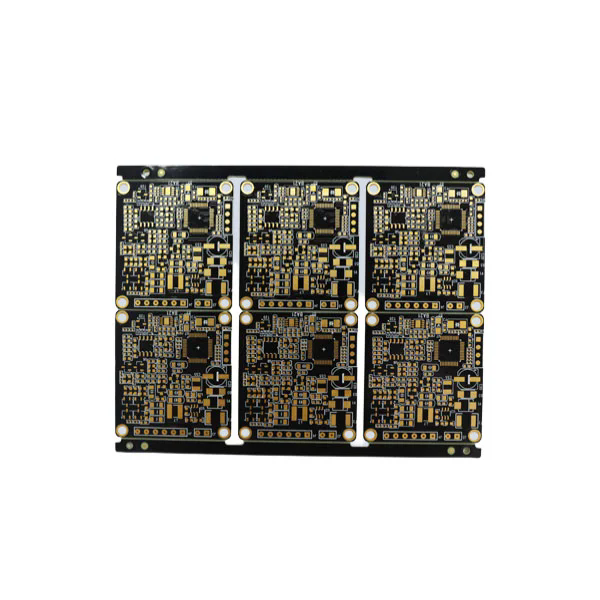

Konstruktionen involvererSubstrater, typisk fr4 fiberglas eller andre materialer, der fungerer som det isolerende lag. På toppen af dette lamineres kobberfolier, ætses i veje og udplades med beskyttende finish. Slutresultatet er et omhyggeligt designet bord, hvor modstande, kondensatorer, mikrochips og stik kan monteres.
PCB'er kan være enkeltsidede, dobbeltsidede eller flerlags afhængigt af designens kompleksitet. Multilags PCB - nogle gange når mere end 40 lag - er vigtige for avanceret computing- og telekommunikationsudstyr, hvor signalrutetæthed er kritisk. De integrerervias(lodrette sammenkoblinger), der giver signaler mulighed for at passere gennem forskellige lag, mens de opretholder præstationsintegritet.
Varmehåndtering er en anden vigtig rolle af PCB'er. Ved at designe termiske vias, køleplade eller specielle kobberhældninger sikrer producenterne, at følsomme komponenter forbliver inden for sikre driftstemperaturer. Uden sådanne designovervejelser stiger risikoen for systemfejl markant.
Industrier er afhængige af forskellige typer PCB, der er skræddersyet til specifikke applikationer. At forstå, hvordan disse variationer fungerer, giver indsigt i, hvorfor PCB forbliver uundværlige inden for global elektronikproduktion.
Enkelt-sidet PCB: Dette er den enkleste type med kobberspor på kun den ene side af brættet. De er omkostningseffektive og vidt brugt i regnemaskiner, radioer og enkel forbrugerelektronik.
Dobbeltsidet PCB: Med kobberspor på begge sider tillader de mere komplekse kredsløbsdesign. Komponenter kan monteres på begge sider, hvilket øger densiteten.
Multilags PCB: Disse tavler, der består af tre eller flere lag af ledende kobber, håndterer meget komplekse applikationer. Smartphones, avanceret medicinsk udstyr og luftfartselektronik er ofte afhængige af disse.
Stive PCB: Bygget på faste underlag tilbyder de stabilitet og holdbarhed, hvilket gør dem almindelige i de fleste elektroniske enheder.
Fleksible PCB: Konstrueret ved hjælp af bøjelige materialer som polyimid, de kan vri og fold, ideelle til wearables og kompakt elektronik.
Stive-flex PCB: En hybrid, der kombinerer stive og fleksible områder, der tilbyder strukturel stabilitet og designfleksibilitet samtidig.
Højfrekvente PCB: Lavet med specialiserede materialer sikrer de signalnøjagtighed til applikationer som telekommunikation og radarsystemer.
For at fremhæve professionelle produktparametre er det tydeligt, her er en oversigtstabel:
| Parameter | Typisk rækkevidde/specifikation | Eksempel på applikation |
|---|---|---|
| Basismateriale | FR4, Polyimid, CEM-1, Rogers | Forbrugerelektronik, bilindustrien, RF -udstyr |
| Kobbertykkelse | 0,5 oz - 6 oz | Power Boards, industriel kontrol |
| Lagantal | 1 - 40+ | Fra legetøj til supercomputere |
| Overfladefinish | Hasl, Enig, OSP, nedsænkning sølv, nedsænkning tin | Forbedrer loddeligheden, korrosionsbestandighed |
| Minimum sporbredde/afstand | 2 - 4 mils (avancerede designs under 2 miles mulige) | Højdensitet Interconnect (HDI) enheder |
| Driftstemperatur | -55 ° C til +150 ° C (specielle design op til 200 ° C +) | Rumfart, militær, industriel kontrol |
| Dielektrisk konstant (DK) | 2.2 - 4,5 afhængigt af materiale | Transmission med højfrekvent signal |
| Termisk ledningsevne | 0,25 - 2,0 W/MK (afhængigt af underlag) | Varmefølsomme kredsløb |
Disse parametre dikterer ydelse, holdbarhed og pålidelighed af hver PCB. Producenter vælger omhyggeligt specifikationer baseret på krav til slutbrug. For eksempel kræver en ECU PCB en bilindustrien højere varmemodstand og vibrationstolerance sammenlignet med et simpelt husholdningsbestyrelse.
Pålideligheden af et trykt kredsløb er ikke kun afhænger af design, men også af præcise fremstillingsprocesser. PCB i høj kvalitet kræver streng overholdelse af internationale standarder såsom IPC-A-600 (acceptabilitet af trykte bestyrelser). Processen inkluderer typisk følgende trin:
Design og layout- Ingeniører skaber skematisk og oversætter det til Gerber -filer, der dikterer kobbermønstre, borehuller og loddemasker.
Substratforberedelse- FR4 eller valgt materiale er skåret og lamineret med kobberfolie.
Billedoverførsel og ætsning- Kredsløbsmønstre udskrives, og uønsket kobber er ætset væk, hvilket efterlader ledende veje.
Boring og plettering- Huller bores til vias og komponentledninger, derefter udpladet for at sikre ledningsevne.
SOLDE MASK -applikation- Et beskyttende polymerlag påføres, isolerende spor og forebyggelse af loddebro.
Overfladefinish- HASL (varmluftlodning), Enig (elektroløs nikkel -nedsænkning guld) eller andre finish påføres for at forbedre loddeligheden.
Silkscreen -udskrivning- Referencemærker, logoer og etiketter tilføjes.
Elektrisk test-Flyvende sonde eller armaturbaseret test sikrer, at alle forbindelser er gyldige, og at der ikke er shorts eller åbne kredsløb.
Endelig inspektion og emballage- Bestyrelser inspiceres, måles og pakkes visuelt og pakkes efter kundebehov.
Pålidelighed styrkes yderligere af teknikker såsom:
Impedansstyringtil højhastigheds digitale kredsløb.
Termiske nødhjælpspuderFor at optimere lodning.
Microvia -teknologiFor kompakte HDI PCB.
Konformale belægningertil fugt- og støvmodstand.
Globale producenter implementerer ogsåKvalitetsstyringssystemersåsom ISO 9001, ISO/TS 16949 (Automotive) og AS9100 (Aerospace). Disse sikrer konsekvent ydelse og overholdelse af krævende industrier.
PCB'ernes fremtid udvikler sig fortsat med hurtige teknologiske tendenser. Nye applikationer i5G, AI-drevne enheder, elektriske køretøjer og IoTEfterspørgselsbestyrelser, der er tyndere, hurtigere og mere holdbare. Innovationer inkluderer:
HDI (Interconnect) PCB'er med høj densitet): Tillader flere komponenter i mindre rum, muliggør smartphones og bærbar teknologi.
Indlejrede komponenter: Integrering af passive og aktive komponenter direkte inden for PCB -lag til rumbesparelser.
Metalkerne PCB: Brug af aluminiums- eller kobberbaser til forbedret varmeafledning i LED -belysning og kraftelektronik.
Bionedbrydelige underlag: Reagerende på bæredygtighedsproblemer vinder miljøvenlige PCB'er opmærksomhed.
3D-trykte PCB: Tilbyder fleksibel prototype og tilpassede geometrier.
Når industrier kræver højere frekvenser, hurtigere hastigheder og bedre energieffektivitet, fortsætter PCB -teknologien med at tilpasse sig. Automotive elektronik kræver for eksempel i stigende grad plader, der er i stand til at modstå høj vibration, brede temperaturområder og elektromagnetisk interferensstyring. Medicinske udstyr er afhængige af miniaturiserede PCB, der opretholder høj pålidelighed inden for livreddende udstyr. Telekommunikationsselskaber investerer i højfrekvente PCB for at sikre minimalt signaltab i 5G-basestationer.
Virkningen af disse innovationer er dybtgående: bedre forbindelse, sikrere transport, avanceret sundhedsydelser og mere effektiv energiforbrug. I det væsentlige påvirker udviklingen af trykte kredsløbskort direkte fremtiden for global teknologiinfrastruktur.
Q1: Hvor længe varer et trykt kredsløbskort?
En PCB i høj kvalitet kan vare overalt fra 10 til 20 år afhængigt af brugsbetingelser, materialevalg og termisk styring. Industrielle PCB'er og rumfarts-kvalitet, designet med strengere specifikationer, kan vare endnu længere med korrekt vedligeholdelse.
Spørgsmål 2: Hvordan vælger jeg den rigtige PCB til min ansøgning?
Valg af den rigtige PCB involverer vurdering af driftsmiljøet, effektkrav, signalhastighed og fysiske designbegrænsninger. F.eks. Er fleksible PCB ideelle til bærbare enheder, mens flerlags stive tavler er bedre til højhastighedsdatabehandlingssystemer. Rådgivning med en erfaren producent sikrer optimalt valg af materiale og design.
Trykt kredsløb er den skjulte kraft bag moderne teknologi, hvilket sikrer, at enheder forbliver funktionelle, pålidelige og effektive. Fra de grundlæggende enkeltlags design af forbrugergadgets til de sofistikerede flerlagsstrukturer i rumfart og medicinsk udstyr fortsætter PCB'er med at udvikle sig og tilpasse sig nye udfordringer.
