AnSMT stenciler en af de mest kritiske, men ofte undervurderede komponenter i moderne elektronikfremstilling. Det bestemmer direkte loddepasta-afsætningsnøjagtigheden, komponentjustering og det samlede udbytte af PCB-samling. Denne omfattende vejledning udforsker, hvad en SMT-stencil er, hvordan den virker, de forskellige typer og materialer, der er tilgængelige, og hvorfor den spiller en afgørende rolle i at opnå højpålidelig overflademonteringsteknologi (SMT) produktion.

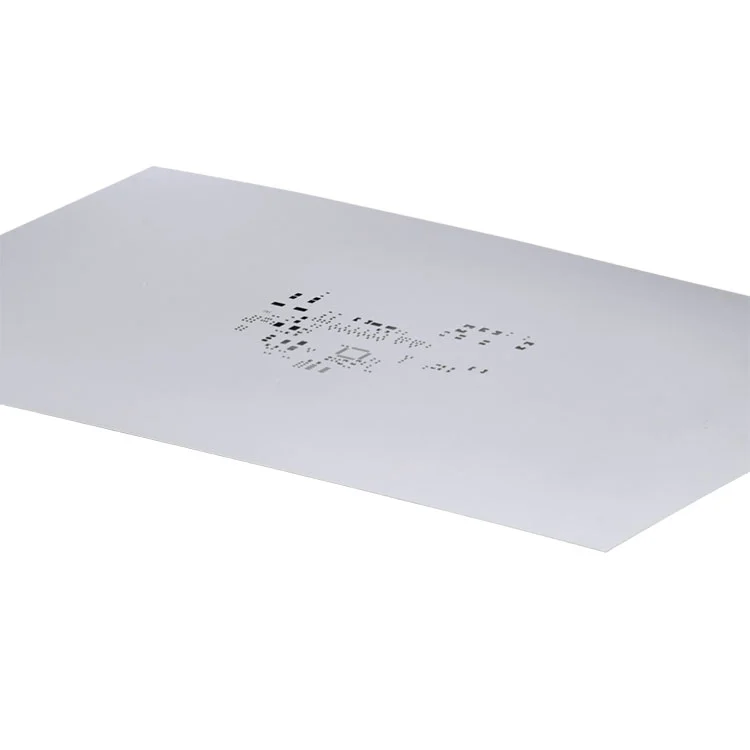

En SMT Stencil er en præcisionsfremstillet metalplade, der bruges i loddepasta-udskrivningsfasen af overflademonteringsteknologien. Den indeholder laserskårne åbninger, der svarer nøjagtigt til loddepuderne på et printkort (PCB). Under produktionen påføres loddepasta hen over stenciloverfladen, hvilket tillader kontrollerede mængder pasta at passere gennem hver åbning og aflejres på PCB-puderne.
Nøjagtigheden af denne proces påvirker direkte loddeforbindelsens integritet, komponentplaceringsnøjagtighed og langsigtet produktpålidelighed. For producenter som f.eksShenzhen Fanway Technology Co., Ltd, SMT Stencils er ikke forbrugsstoffer, men præcisionsværktøjer, der definerer processtabilitet.
Loddepasta-udskrivningsprocessen er ansvarlig for mere end 60 % af SMT-defekter, når den ikke kontrolleres korrekt. En optimeret SMT-stencil sikrer:
Uden en veldesignet SMT-stencil kan selv de mest avancerede pick-and-place-maskiner ikke kompensere for udskrivningsunøjagtigheder.
SMT Stencils er klassificeret baseret på struktur, monteringsmetode og anvendelsesscenarie. De mest almindelige kategorier omfatter:
Materialevalg påvirker direkte stencilens levetid, udskrivningskonsistens og rengøringseffektivitet. Det mest udbredte materiale er rustfrit stål på grund af dets holdbarhed og overfladeglathed.
| Materiale | Fordele | Typisk brugstilfælde |
|---|---|---|
| Rustfrit stål | Høj holdbarhed, glatte åbningsvægge | Masseproduktion |
| Nikkel | Fremragende udgivelsesydelse | Fin-pitch komponenter |
| Messing | Lavere omkostninger | Kortvarig brug |
Stencildesign er en balance mellem loddevolumenkontrol og pastafrigivelseseffektivitet. Nøgledesignfaktorer omfatter:
Avancerede producenter kan lideShenzhen Fanway Technology Co., Ltdfølg IPC-retningslinjer for at sikre optimal pastaoverførselseffektivitet og langsigtet procesgentagelighed.
| Stencil type | Præcision | Koste | Anbefalet volumen |
|---|---|---|---|
| Indrammet | Meget høj | Medium | Højvolumen produktion |
| Rammeløs | Høj | Lav | Mellemvolumen produktion |
| Prototype | Medium | Meget lav | Lav-volumen test |
SMT-stencils er meget brugt på tværs af industrier, herunder forbrugerelektronik, bilelektronik, medicinsk udstyr, industrielle kontrolsystemer og telekommunikation. Enhver applikation, der kræver præcis afsætning af loddepasta, er afhængig af en korrekt konstrueret SMT-stencil.
Fra et EEAT-perspektiv demonstrerer SMT-stencils:
Hvad bruges en SMT-stencil til?
En SMT-stencil bruges til nøjagtigt at påføre loddepasta på PCB-puder før komponentplacering, hvilket sikrer pålidelige loddesamlinger.
Hvorfor betyder SMT-stenciltykkelsen noget?
Stenciltykkelse styrer loddevolumen; forkert tykkelse kan forårsage utilstrækkelig lodning eller brodannelsesdefekter.
Hvilken SMT-stenciltype er bedst til masseproduktion?
Indrammede SMT-stencils er bedst til masseproduktion på grund af deres stabilitet og gentagelighed.
Hvor ofte skal en SMT-stencil udskiftes?
Udskiftning afhænger af brug, rengøringsfrekvens og materialekvalitet, men stencils af høj kvalitet kan holde titusindvis af cyklusser.
Hvilke standarder guider SMT-stencildesign?
IPC-7525 og IPC-A-610 er bredt anerkendte standarder, der vejleder stencildesign og påføring af loddepasta.
