I den hurtige verden af elektronisk fremstilling, hvor kompakte design, lette strukturer og overlegen ydeevne er vigtige, er vigtige,Stift flex PCBer fremkommet som en af de mest innovative løsninger. Ved at kombinere holdbarheden af stive tavler med alsidigheden af fleksible kredsløb omformer stive flex PCB'er, hvordan ingeniører designer alt fra forbrugerelektronik til luftfartssystemer. I denne artikel vil vi dykke dybt ned i, hvad stive flex PCB'er er, hvordan de fungerer, hvorfor de bliver stadig mere populære, og hvordan deres unikke parametre gør dem til det optimale valg til applikationer med høj efterspørgsel.

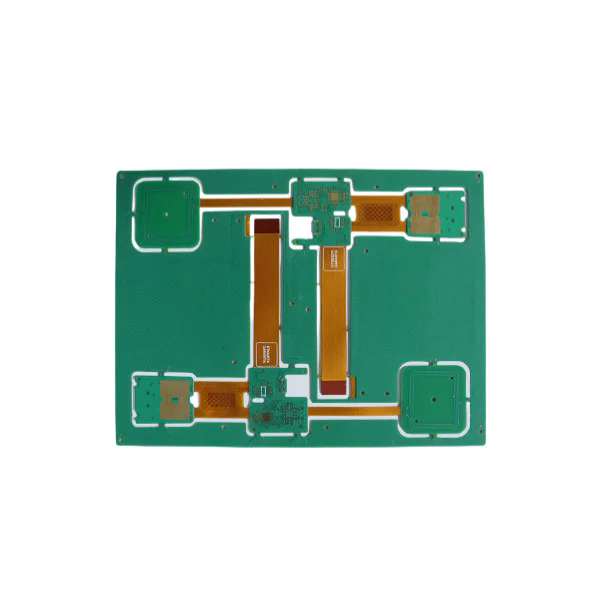

En stiv flex PCB er et hybridtrykt kredsløbskort, der integrerer både stive og fleksible underlag i et enkelt, problemfrit design. I modsætning til traditionelle stive PCB'er, der udelukkende består af stive FR4 eller lignende materialer, eller rent fleksible kredsløb, der bruger polyimidfilm, kombinerer stive flex PCB både teknologier for at maksimere ydeevne og designfrihed.
I sin kerne understøtter det stive sektion komponenter, der kræver mekanisk stabilitet, såsom stik, mikrokontrollere eller integrerede kredsløb, mens det fleksible afsnit giver brættet mulighed for at bøje, foldes eller vri, så den passer ind i kompakte kabinetter. Dette gør stive FLEX PCB ideel til applikationer, hvor pladsen er begrænset, men høj pålidelighed er afgørende.
Signalintegritet: Kortere sammenkoblinger mellem stive og flexlag minimerer signaltab og forbedrer højhastighedsdatatransmission.
Mekanisk alsidighed: Den fleksible sektion tillader foldning, hvilket reducerer den samlede enhedsstørrelse og eliminerer voluminøse ledninger.
Pålidelighedsforbedring: Integrering af flex og stive dele i en enkelt PCB minimerer loddeforbindelser og stik, som er almindelige fejlpunkter.
Denne blanding af ydeevne og designfleksibilitet har gjort stive flex PCB'er stadig vigtigere i industrier som medicinsk udstyr, militær elektronik, bilsystemer og forbrugergadgets.
Elektronikproducenter står ofte over for en kritisk beslutning, når de vælger PCB -typer: skal de bruge en traditionel stiv PCB, en fleksibel PCB eller en stiv flex PCB? Her er de vigtigste grunde til, at stive flex PCB'er bliver det foretrukne valg til avancerede design.
| Funktion | Stiv PCB | Fleksibel PCB | Stiv flex PCB |
|---|---|---|---|
| Pladsudnyttelse | Begrænset | Fremragende | Fremragende |
| Mekanisk holdbarhed | Høj | Moderat | Høj |
| Designfleksibilitet | Lav | Høj | Høj |
| Signalintegritet | Moderat | Moderat | Fremragende |
| Forsamlingskompleksitet | Høj (flere stik) | Høj | Lav |
| Pålidelighed | God | Moderat | Fremragende |
Stive Flex PCB tilbyder det bedste fra begge verdener ved at kombinere robustheden af stive PCB'er med tilpasningsevnen af fleksible kredsløb. Dette resulterer i:
Kompakte design: essentielle for smartphones, wearables og IoT -enheder.
Nedsat vægt: Kritisk for rumfart, droner og bilanvendelser.
Færre forbindelsespunkter: reducerer potentielle fejlpunkter og forbedrer produktets levetid.
Forbedret ydelse: Vedligeholder overlegen signaloverførsel selv i højfrekvente applikationer.
Medicinsk udstyr: Pacemakere, billeddannelsessystemer og kirurgiske værktøjer.
Aerospace & Defense: Avionics, Radars Systems og Military Class Electronics.
Automotive: Advanced Driver Assistance Systems (ADAS), infotainment-systemer og EV-batteristyring.
Forbrugerelektronik: smartphones, tablets, kameraer og spilkonsoller.
Ved at muliggøre miniaturisering, mens man opretholder strukturel integritet, er stive flex PCB blevet en uundværlig komponent i næste generations elektroniske enheder.
Når du vælger en stiv flex PCB -leverandør, er det afgørende at forstå de tekniske parametre. Fremstilling af høj kvalitet sikrer holdbarhed, ydeevne og overholdelse af strenge industristandarder. Nedenfor er et resumé af de vigtigste produktspecifikationer, der definerer en overlegen stiv flex PCB:
| Parameter | Specifikation |
|---|---|
| Materiale | FR4, polyimid, Pet |
| Lagantal | 2 til 20+ lag |
| Kobbertykkelse | 0,5 oz til 4 oz |
| Min. Liniebredde/afstand | 0,075 mm / 0,075 mm |
| Hulstørrelse | Min. 0,1 mm |
| Flex bøjningsradius | Så lav som 0,5 mm |
| Overfladefinish | Enig, Hasl, OSP, nedsænkning sølv, guldbelægning |
| Driftstemperatur | -40 ° C til +150 ° C. |
| Impedansstyring | ± 10% |
| Certificeringer | ROHS, UL, ISO9001, IPC-6013 |
Disse specifikationer sikrer, at PCB opretholder høj elektrisk ydeevne og tåler barske miljøforhold. Producenter, der specialiserer sig i stive flex PCB'er, anvender avancerede fremstillingsteknikker, såsom laserboring, kontrolleret impedansrouting og automatiseret optisk inspektion for at garantere præcision og pålidelighed.
At vælge den rigtige producent er lige så kritisk som at vælge det rigtige PCB -design. Her er en tjekliste, der hjælper dig med at evaluere en pålidelig stift flex pcb -leverandør:
Ingeniørekspertise: Sørg for, at producenten har erfaring med at håndtere komplekse flerlags stive flex pcb -design.
Materiel kvalitet: Brug kun FR4 af høj kvalitet og polyimid for at sikre holdbarhed og fleksibilitet.
Kvalitetssikring: Se efter strenge testprotokoller, herunder AOI, impedansforsøg og termiske stresstest.
Tilpasningsmuligheder: Vælg en leverandør, der tilbyder skræddersyede løsninger til dine specifikke applikationskrav.
Ledetid og skalerbarhed: Hurtig prototype kombineret med evnen til at skalere op til masseproduktion er afgørende.
Falway er en førende stiv flex PCB-producent med mange års erfaring med at levere løsninger af høj kvalitet til industrier, herunder medicinske, bil-, rumfarts- og forbrugerelektronik. Vores produkter er fremstillet ved hjælp af avanceret udstyr, der overholder IPC-6013-standarder og gennemgår streng kvalitetstest for at sikre top-tier ydelse.
Uanset om du har brug for et komplekst flerlags design eller en omkostningseffektiv prototype, giver Fanyway omfattende support fra designkonsultation til den endelige produktion.
Q1. Hvad er de største fordele ved at bruge stive flex PCB i produktdesign?
A1. Stive flex PCB giver mulighed for kompakte design, reducerer den samlede vægt, minimerer sammenkoblinger og forbedrer signalintegritet. Disse fordele gør dem ideelle til industrier, hvor pålidelighed og miniaturisering er kritiske, såsom rumfart, bilindustrien og medicinsk teknologi.
Q2. Er stive flex PCB dyrere end traditionelle stive PCB'er?
A2. Mens de indledende produktionsomkostninger for stive flex PCB kan være højere, reducerer de ofte de samlede produktionsudgifter ved at minimere stik, forbedre pålideligheden og muliggøre effektiv montering. I applikationer med højtydende leverer de betydelige omkostningsbesparelser i forhold til produktets livscyklus.
Stive Flex PCB'er omdefinerer moderne elektronik ved at give uovertruffen designfleksibilitet, pålidelighed og ydeevne. De gør det muligt for ingeniører at skabe kompakte, men alligevel robuste produkter, der imødekommer de voksende krav fra industrier, der spænder fra medicinsk teknologi til rumfart.
PåFalway, vi er specialiserede i fremstilling af stiv flex PCB i høj kvalitet, der er skræddersyet til dine behov. Med vores avancerede faciliteter, strenge testprotokoller og teknisk ekspertise hjælper vi dig med at opnå optimal ydelse og pålidelighed for dine produkter.
Klar til at tage dit elektronikdesign til det næste niveau?Kontakt osI dag for at diskutere dit projekt og opdage, hvordan Fanyway kan levere den perfekte stive flex pcb -løsning.
-
