I dagens elektronikindustri vokser efterspørgslen efter højtydende og holdbare trykte kredsløb (PCB) hurtigt.Tung kobber PCBS, også kendt som tykke kobber -PCB'er, er blevet en foretrukken løsning for industrier, der kræver høj strømkapacitet, overlegen termisk styring og forbedret pålidelighed under ekstreme forhold. Fra bilstyringssystemer til udstyr til vedvarende energi spiller disse bestyrelser en kritisk rolle i moderne elektronik.

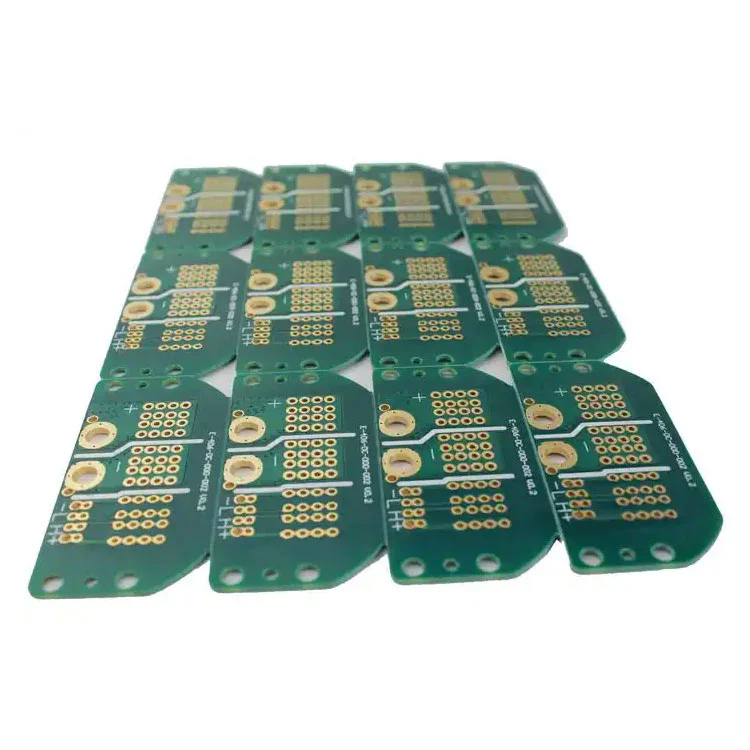

En tung kobber -PCB er en type trykt kredsløbskort, der indeholder kobberledere med en tykkelse, der spænder fra 3 oz/ft² til 20 oz/ft² eller mere. I modsætning til standard PCB, der typisk bruger kobberlag på 1 oz/ft² eller mindre, er tunge kobber -PCB designet til at håndtere markant højere strømbelastninger og modstå ekstrem termisk stress.
Høj strømbærende kapacitet - Tykkere kobberlag gør det muligt for PCB at håndtere højere strømme uden overophedning eller skade kredsløbet.
Forbedret termisk styring - tunge kobber -PCB'er spreder varme mere effektivt, hvilket gør dem ideelle til anvendelser, hvor effekttætheden er høj.
Forbedret mekanisk styrke - den tykkere kobberbelægning tilføjer stivhed og holdbarhed, hvilket gør det muligt for brættet at modstå barske driftsmiljøer.
Kompakte designmuligheder-designere kan integrere kredsløb med høj strøm og lavstrøm på det samme bræt, hvilket reducerer den samlede størrelse og vægt.
Bedre pålidelighed-Med reduceret risiko for kredsløbssvigt under høje belastninger er disse bestyrelser velegnet til missionskritiske anvendelser.
Tunge kobber -PCB'er er især vigtige inden for kraftelektronik, bilsystemer, industrielt udstyr, løsninger på vedvarende energi og luftfartsteknologier. Ved at øge kobbertykkelsen kan ingeniører sikre effektiv strømstrøm og reducere chancerne for termiske relaterede fiaskoer, hvilket gør disse tavler til en nødvendighed for moderne elektronik.
Når man vælger en tung kobber -PCB, spiller tekniske specifikationer en nøglerolle i bestemmelsen af ydeevne og egnethed til din applikation. Nedenfor er et omfattende tabel, der opsummerer de typiske specifikationer for vores tunge kobber PCB:
| Specifikation | Detaljer |
|---|---|
| Kobbertykkelse | 3 oz/ft² til 20 oz/ft² (tilpasses) |
| Lagantal | 1 til 32 lag |
| Basismateriale | FR4, Rogers, Polyimid, Metal Core |
| Brættykkelse | 0,8 mm til 6,0 mm |
| Overfladefinish | Hasl, enstemmig, OSP, Immersion Silver, Enpig |
| Lodde maske | Grøn, blå, rød, sort, hvid |
| Minimum sporbredde | 3 mils |
| Minimum afstand | 3 mils |
| Termisk ledningsevne | Høj, optimeret til varmeafledning |
| Driftstemperatur | -55 ° C til +150 ° C. |
| Applikationer | Power Electronics, Automotive, Aerospace, Industrial Machinery, Solar Inverters |
Ved at vælge de rigtige specifikationer kan ingeniører optimere PCB til miljøer med høj strøm, høje temperatur eller høj pålidelighed. For eksempel kræver strømkonvertere og elektriske køretøjskontrollere plader med kobbertykkelser over 8 oz, mens industrielle motordrivere muligvis har brug for endnu højere kapaciteter.
Fremstillingsprocessen for tunge kobber -PCB'er adskiller sig markant fra standard PCB på grund af den øgede kobbertykkelse. Specialiserede teknikker bruges til at sikre holdbarhed og nøjagtighed.
Processen begynder med at vælge laminater af høj kvalitet, såsom FR4 eller metal-core-underlag. Det valgte materiale skal modstå ekstrem varme og mekanisk stress.
Standard PCB'er bruger enkle ætsningsprocesser, men tunge kobber -PCB kræver differentiel ætsning for at sikre præcise lederformer uden underbud. Dette er afgørende for at opretholde integriteten af tykke kobberspor.
Belægningsteknologi bruges til at opbygge kobbertykkelse både på overfladen og inden for vias. Gennemhullet forplantning forbedrer strømmen mellem lagene og forhindrer overophedning.
Flere kobberlag lamineres under høj temperatur og tryk. Specialiserede harpikssystemer bruges til at forhindre delaminering og opretholde strukturel integritet.
Højtemperatur-loddemasker påføres for at beskytte kobberspor. Overfladefinish som Enig eller HASL tilsættes for at forbedre loddeligheden og korrosionsbestandigheden.
Hvert bræt gennemgår elektrisk test, termisk cykelforsøg og pålidelighedskontrol for at sikre, at det opfylder strenge industristandarder.
Denne stærkt kontrollerede proces sikrer, at tunge kobber-PCB'er leverer enestående ydelse, holdbarhed og sikkerhed, hvilket gør dem egnede til missionskritiske anvendelser.
Tunge kobber -PCB'er er bredt vedtaget på tværs af industrier, hvor høje effekt, ekstreme temperaturer og pålidelighed er afgørende.
Brugt i invertere, ensretter og strømkonvertere håndterer disse plader høje strømme uden at gå på kompromis med ydelsen.
Elektriske køretøjskontrollere, batteristyringssystemer og LED-forlygter er afhængige af tunge kobber-PCB for termisk effektivitet og langvarig holdbarhed.
Tungmotorer, robotsystemer og fabriksautomatiseringsmaskiner kræver PCB, der modstår konstante høje strømme og temperaturer.
Solinverter, vindmøller og energilagringssystemer afhænger af tunge kobber -PCB'er for at håndtere svingende belastninger effektivt.
I missionskritiske miljøer er pålideligheden ikke-omsættelig. Tunge kobber PCB giver stabil ydelse under ekstreme stressforhold.
A: En standard PCB bruger typisk kobbertykkelse op til 1 oz/ft², mens en tung kobber -PCB spænder fra 3 oz/ft² til 20 oz/ft² eller mere. Det tykkere kobber giver tunge kobber-PCB'er mulighed for at transportere højere strømme, forbedre varmeafledningen og håndtere ekstrem mekanisk stress, hvilket gør dem ideelle til højeffektanvendelser.
A: Kobbertykkelsen afhænger af din nuværende belastning, driftstemperatur og designbegrænsninger. For eksempel:
Programmer under 3a kan bruge 1 oz kobber.
Anvendelser mellem 3a - 10a kræver generelt 2 oz til 4 oz kobber.
Systemer med høj effekt over 10a kræver ofte 8 oz eller tykkere kobber.
Rådgivning med en erfaren PCB -producent sikrer optimal kobbertykkelse til dit projekts behov.
I en æra, hvor elektronik skal være mere kraftfuld, pålidelig og effektiv, tunge kobber -PCB, giver uovertrufne fordele. De leverer overlegen strømkapacitet, enestående termisk styring og langvarig holdbarhed på tværs af industrier som bilindustrien, vedvarende energi, industriel automatisering og rumfart.
PåFanway, vi er specialiserede i fremstilling af tunge kobber-PCB'er af høj kvalitet, der er skræddersyet til dit projekts nøjagtige specifikationer. Med avancerede produktionsfunktioner og streng kvalitetskontrol sikrer vi optimal ydelse til dine højeffektapplikationer.
Hvis du leder efter en betroet partner til at levere holdbare, effektive og omkostningseffektive tunge kobber-PCB-løsninger,Kontakt os at diskutere dine krav.
