Interconnect Connect (HDI) med høj densitet (HDI) er blevet en hjørnesten i moderne elektronik, især i applikationer, hvor kompakthed, høj ydeevne og pålidelighed er kritisk. Fra smartphones og tablets til rumfartselektronik og medicinsk udstyr tilbyder HDI PCB unikke fordele i forhold til konventionelle trykte kredsløbskort.

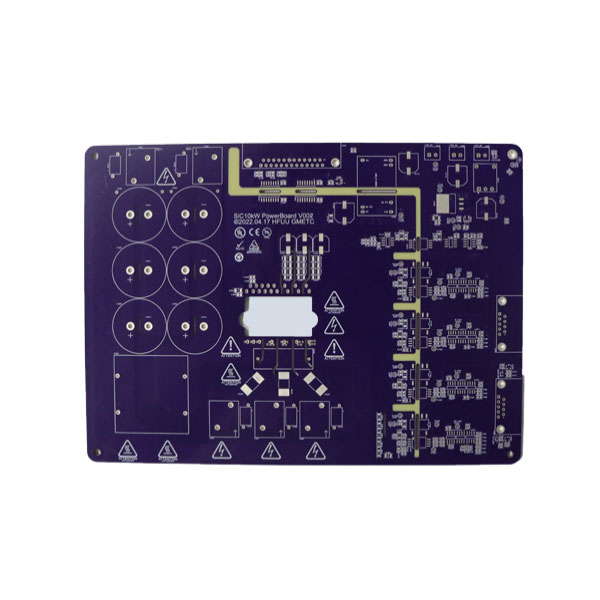

HDI PCB'er er avancerede trykte kredsløbskort, der har en højere ledningsdensitet pr. Enhedsareal end traditionelle PCB. I modsætning til standard PCB'er, der kan have enkel gennemhulsteknologi og større spor, bruger HDI PCB'er mikrovier, blind vias og begravet vias til at skabe meget effektive sammenkoblinger.
Nøgleegenskaber, der adskiller HDI PCB'er inkluderer:
Microvias: Ekstremt små vias, typisk mindre end 150 mikron i diameter, der forbinder forskellige lag uden at tage overdreven plads.
Blind og begravet vias: blinde vias forbinder eksterne lag med indre lag, mens de begravede Vias sammenkoblede indre lag uden at nå overfladen.
Høj ledningstæthed: Flere sammenkoblinger pr. Enhedsareal giver mulighed for kompakte design og bedre signalintegritet.
Fine linje/rummønstre: linjer så smalle som 3 mils og afstand så lavt som 3 mils muliggør flere routingmuligheder i et begrænset rum.
Disse funktioner tillader HDI PCB'er at understøtte højhastighedssignaltransmission og reducere parasitiske effekter, hvilket gør dem ideelle til applikationer, hvor ydelsen ikke kan kompromitteres.
Nedenfor er et professionelt resume af HDI PCB tekniske specifikationer for hurtig reference:
| Parameter | Typisk værdi / rækkevidde | Beskrivelse |
|---|---|---|
| Substratmateriale | FR4, Rogers, Ptfe | Bestemmer termisk ydeevne og signalintegritet |
| Lag | 4–20 lag | Antal lag kan tilpasses baseret på anvendelse |
| Mikrovia -diameter | 0,10–0,15 mm | Lille via for at reducere rumbrug og opretholde høj densitet |
| Via type | Blind, begravet, igennem | Forbinder lagene effektivt uden at øge bestyrelsesstørrelsen |
| Liniebredde / afstand | 3–5 mil | Fin linjekapacitet til tæt routing |
| Kobbertykkelse | 0,5–3 oz/ft² | Understøtter høj strøm og termisk styring |
| Overfladefinish | Enig, Hasl, Osp | Sikrer loddelighed og langsigtet pålidelighed |
| Min brættykkelse | 0,4–1,6 mm | Tillader tyndere design til kompakte enheder |
| Signalintegritet | Kontrolleret impedans tilgængelig | Kritisk for højhastigheds digitale og RF-applikationer |
| Termisk præstation | TG 130–180 ° C, HDI-specifik FR4 | Sikrer stabilitet under høj termisk stress |
Når enheder krymper i størrelse, men kræver højere behandlingseffekt, bliver behovet for avancerede sammenkoblingsteknologier som HDI mere presserende. Standard PCB'er står ofte over for begrænsninger i routing og signalintegritet, hvilket gør dem mindre egnede til enheder med kompleks funktionalitet. HDI PCB'er adresserer disse udfordringer på flere måder:
Forbedret signalydelse: De kortere og mere direkte signalveje reducerer induktans og kapacitans, hvilket minimerer signaltab og krydstale.
Kompakt design: Med højere ledningsdensitet og mikrovier muliggør HDI PCBS mindre enheder uden at ofre funktionalitet.
Forbedret pålidelighed: Færre lag routing og bedre termisk styring mindsker risikoen for fiasko under højfrekvente operationer.
Omkostningseffektivitet til produktion med høj volumen: På trods af de første produktionsomkostninger reducerer HDI PCB behovet for flere PCB i en enkelt enhed, forenkler montering og sænkning af de samlede omkostninger.
Support til avancerede komponenter: HDI-teknologi er vigtig til montering af højpin-tællingskomponenter som BGA (Ball Grid Array), CSP (Chip Scale-pakke) og andre fine-pitch ICS.
Den hurtige udvikling af smartphones, bærbare enheder, bilelektronik og medicinsk instrumentering har gjort HDI PCB til et kritisk valg for producenter, der søger ydeevne uden at øge enhedsstørrelsen.
Produktion af HDI PCB'er involverer avancerede fremstillingsteknikker, der kræver præcis kontrol over materialer, processer og kvalitetssikring. De vigtigste trin i HDI PCB -fremstilling inkluderer:
Valg af materiale: Substrater med høj termisk stabilitet og lavt dielektrisk tab vælges baseret på anvendelseskrav. Almindelige materialer inkluderer høj-TG FR4, Rogers og PTFE-laminater.
Lamineringsproces: Flere lag lamineres sammen ved hjælp af højtryk og temperatur for at sikre perfekt vedhæftning og elektrisk isolering.
Mikroviaboring: Laserboring bruges ofte til mikrovier, hvilket tillader diametre så små som 0,10 mm. Dette trin kræver ekstrem præcision for at undgå forkert justering eller skade.
Kobberbelægning: Kobber er elektroplettet til at fylde vias og danne ledende stier. Tykkelsen styres omhyggeligt for at understøtte den nuværende bæreevne.
Patterning: Avanceret fotolitografi definerer fine linje/rummønstre, hvilket sikrer nøjagtig og tæt routing.
Overfladebehandling: Enig, OSP eller HASL-finish påføres for at sikre loddelighed og langsigtet pålidelighed.
Elektrisk test: Hvert bræt gennemgår streng test for kontinuitet, impedans og shorts for at garantere overholdelse af designspecifikationer.
Kombinationen af disse processer sikrer, at HDI PCB'er pålideligt kan understøtte højhastighedssignaler, komponenter med høj densitet og kræve termiske forhold.
Spørgsmål 1: Hvilke applikationer drager mest fordel af HDI PCB'er?
A1: HDI PCB er ideelle til højtydende enheder, hvor pladsbegrænsninger og signalintegritet er kritiske. Dette inkluderer smartphones, tablets, bærbar elektronik, medicinsk udstyr, rumfartsudstyr, bilelektronik og højhastighedsnetværkshardware. Deres evne til at håndtere fine pitch-komponenter og komplekse sammenkoblinger gør dem overlegne i sådanne scenarier.
Q2: Hvordan sammenlignes HDI PCB -pålidelighed med konventionelle PCB'er?
A2: HDI PCB'er giver forbedret pålidelighed på grund af kortere sammenkoblingsstier, reduceret signaltab, bedre termisk ydeevne og færre lodningspunkter i samlinger med høj densitet. Disse faktorer reducerer risikoen for elektrisk svigt, signalnedbrydning og termisk stress, hvilket gør HDI PCB egnet til missionskritiske anvendelser, hvor konventionelle PCB kan mislykkes.
PåFanway, HDI PCB-fremstilling er på linje med branchens førende standarder og streng kvalitetskontrol. Fanway er specialiseret i højdensitet, flerlags PCB, der kombinerer ydelse, holdbarhed og skalerbarhed for både prototype og masseproduktion. De vigtigste differentiatorer af fanway HDI PCB inkluderer:
Tilpasning: Skræddersyet lagtælling, substratmateriale og linje/rumspecifikationer for at imødekomme projektspecifikke krav.
Avancerede fabrikationsfunktioner: laserborede mikrovier, fin linje mønstring og kontrollerede impedansmuligheder.
Hurtig omdrejning: strømlinede produktionsprocesser tillader hurtig prototype og rettidig levering til markedskritiske projekter.
Kvalitetssikring: Hvert bræt gennemgår elektrisk test, optisk inspektion og funktionel verifikation for at sikre nulfejl.
Teknisk support: Fanway giver omfattende teknisk konsultation for at optimere design til fremstilling, ydeevne og omkostningseffektivitet.
For virksomheder, der ønsker at integrere HDI PCB'er i deres produkter, tilbyder Fanway pålidelige løsninger, der opretholder ekspertise fra prototype til fremstilling af fuld skala.
Kontakt osi dag for at udforske tilpassede HDI PCB -løsninger og hæve dine produktdesign til det næste niveau.
-
