I dagens digitale æra relaterede næsten enhver moderne enhed - fra smartphones og medicinsk udstyr til bilkontrolsystemer - på et trykt kredsløbskort (PCB). Mens enkeltlag og dobbeltlags PCB'er er blevet brugt i vid udstrækning i årtier, har efterspørgslen efter mere kraftfulde og kompakte enheder gjortMultilags PCBIndustristandard inden for højtydende elektronik.

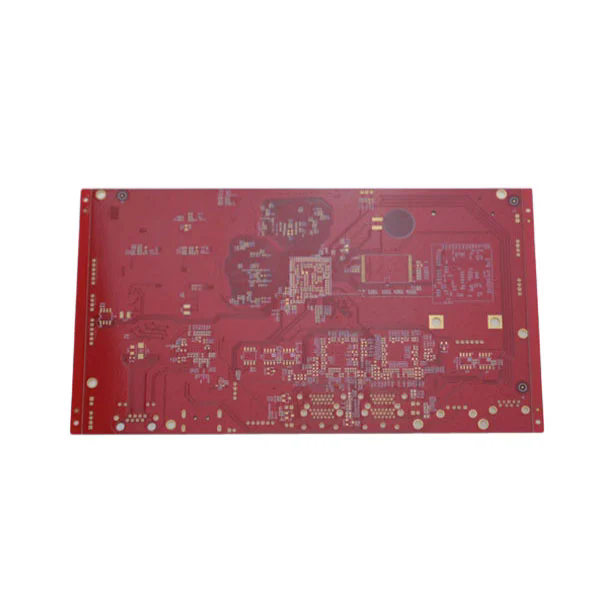

Et flerlags PCB består af tre eller flere ledende kobberlag stablet sammen, adskilt af isolerende materiale kendt som dielektrikum. I modsætning til enkelt- eller dobbeltsidede tavler giver flerlags PCB'er designere mulighed for at opnå kompleks routing, større funktionalitet og forbedret pålidelighed. Denne arkitektur optimerer ikke kun signalstrømmen, men reducerer også markant elektromagnetisk interferens markant, hvilket er et stort problem i højhastighedskredsløb.
Fordelene ved flerlags PCB går langt ud over deres strukturelle kompleksitet. De gør det muligt for producenter at bygge enheder, der er mindre, lettere og mere holdbare uden at ofre forarbejdningseffekt eller effektivitet. Uanset om det er i rumfart, telekommunikation eller medicinsk teknologi, har alsidigheden af flerlags PCB gjort dem til en hjørnesten i innovation.
På et grundlæggende niveau løser flerlags PCB problemet med begrænset plads og ydelsesflaskehalse. Ved at stable flere lag kobber får designere muligheden for at rute signaler mere intelligent og undgå overbelastningsspørgsmål, der opstår med traditionelle to-lags tavler. Dette er en af de vigtigste grunde til, at flerlags PCB'er dominerer industrier, hvor både miniaturisering og ydeevne er vigtige.
Arbejdsprincippet for et flerlags PCB ligger i dets lagdelte design. Hvert ledende lag er ætset med kredsløbsmønstre, mens vias (gennemhuller, blind vias eller begravet vias) forbinder disse lag for at muliggøre problemfri elektrisk kommunikation. De dielektriske lag isolerer kobberlagene, hvilket sikrer, at elektriske signaler bevæger sig med minimal interferens og maksimal effektivitet.
For bedre at illustrere de professionelle parametre for et typisk flerlags PCB, skal du overveje følgende tabel:
| Parameter | Specifikationsområde |
|---|---|
| Lagantal | 4 til 40+ lag |
| Basismateriale | FR4, High TG FR4, Rogers, Polyimid |
| Kobbertykkelse | 0,5 oz til 3 oz pr. Lag |
| Brættykkelse | 0,4 mm til 5,0 mm |
| Min. Hulstørrelse | 0,1 mm |
| Overfladefinish | Hasl, Enig, OSP, nedsænkning sølv |
| Impedansstyring | ± 10% tolerance |
| Driftstemperatur | -40 ° C til +150 ° C. |
| Lodde maske farve | Grøn, sort, hvid, blå, rød |
Disse parametre afspejler ikke kun ingeniørfunktioner, men også de tilpasningsmuligheder, som producenterne kan levere. For eksempel sikrer valg af høj-TG FR4- eller Rogers-materialer varmemodstand og stabilitet i krævende miljøer såsom bilradarsystemer eller rumfartsvionik. Kobbertykkelse er afgørende for håndtering af aktuelle belastninger, mens impedansstyring direkte påvirker transmission af højfrekvent signal.
Designprocessen for et flerlags PCB involverer flere trin: skematisk oprettelse, lagstack-up-planlægning, routing og simuleringstest. Ingeniører skal omhyggeligt afbalancere elektriske, termiske og mekaniske krav. Dårlig planlægning kan føre til krydstale, overophedning eller signaltab, og det er grunden til, at flerlags PCB -design betragtes som både videnskab og en kunst.
Derudover har fremskridt inden for PCB-fabrikationsteknologi-såsom laserborede mikrovier, HDI (højdensitet sammenkoblede) metoder og indlejrede komponenter-skubbet flerlags tavler til nye ydelseshøjder. Disse funktioner tillader moderne PCB at understøtte 5G, IoT, kunstige intelligensenheder og næste generations medicinske diagnostikudstyr.
Årsagen til, at industrier i stigende grad vælger flerlags PCB'er, er klar: De leverer overlegen ydelse og pålidelighed sammenlignet med enkeltlags eller dobbeltlagsalternativer. Her er nogle af de vigtigste fordele, der forklarer deres udbredte vedtagelse:
Høj signalintegritet: Med kontrolleret impedans og flere jordplaner minimerer flerlags PCB'er signalforvrængning. Dette er kritisk for højhastighedsapplikationer såsom dataservere og 5G-basestationer.
Kompakt design: Stabling af lag reducerer lodret behovet for større brætoverflader, hvilket gør det muligt for producenterne at gøre produkterne mindre og lettere uden at miste strømmen.
Forbedret holdbarhed: Multilags PCB er bygget med materialer af høj kvalitet, der modstår miljømæssig stress, herunder temperatursvingninger, vibrationer og mekanisk chok.
Nedsat elektromagnetisk interferens (EMI): Brug af jordplaner og strategisk routing hjælper med at afskærme følsomme kredsløb mod støj, hvilket sikrer ensartet ydelse.
Alsidighed: Fra forbrugergadgets til satellitter er flerlags PCB tilpassede til forskellige industrier og applikationer.
F.eks. I bilindustrien er flerlags PCBS Power Advanced Driver Assistance Systems (ADAS), infotainment i køretøjet og batteristyringssystemer i elektriske køretøjer. I medicinsk udstyr er de vigtige for MR -scannere, pacemakere og billeddannelsessystemer, hvor pålidelighed kan betyde liv eller død. I telekommunikationssektoren muliggør flerlags PCB'er højfrekvent datatransmission på tværs af kompakte enheder, der kræver stabil forbindelse.
Multilags PCB'ernes evne til at balancere størrelsesreduktion, forbedring af præstationer og pålidelighed gør dem til et ikke-omsætteligt valg i det moderne elektronikøkosystem.
Q1: Hvad er den største forskel mellem en flerlags PCB og en dobbeltlags PCB?
Et dobbeltlag PCB har kun to ledende lag, hvilket begrænser kompleksiteten af kredsløbsrutning. En flerlags PCB stabler imidlertid tre eller flere ledende lag, hvilket muliggør mere kompakte design, bedre signalintegritet og højere ydelse. Dette gør flerlags PCB til det foretrukne valg til højhastighedsanvendelser med høj densitet og høj pålidelighed.
Spørgsmål 2: Hvor længe varer en flerlags PCB typisk i krævende applikationer?
Levetiden for et flerlags PCB afhænger af materialevalg, driftsmiljø og produktionskvalitet. Med høj-TG FR4 eller specialiserede materialer som polyimid kan en flerlags PCB vare 10-20 år eller mere i industrielle eller rumfartsapplikationer. Korrekt termisk styring og overfladebehandling forlænger holdbarheden yderligere.
Efterhånden som efterspørgslen efter avanceret elektronik vokser, kræver virksomheder PCB-partnere, der ikke kun kan levere produkter, men langsigtet pålidelighed.Fanwayhar etableret sig som en betroet producent af flerlags PCB ved at kombinere avancerede fabrikationsprocesser med streng kvalitetskontrol. Fra små-batch-prototyper til storskala produktion, fanway sikrer, at hvert bestyrelse opfylder internationale standarder for ydeevne og sikkerhed.
Hvis du søger holdbar, højtydende flerlags PCB, der er skræddersyet til din specifikke applikation, er det nu tid til at oprette forbindelse til vores team.Kontakt osI dag for at lære, hvordan Fanway kan støtte din næste innovation med PCB-løsninger i verdensklasse.
-
