FR4 PCBer et af de mest udbredte printkortsubstrater i elektronikindustrien. I denne omfattende artikel undersøger vi, hvad FR4 PCB står for, hvordan det er fremstillet, hvor det anvendes, og hvorfor det forbliver et hjørnestensmateriale til moderne elektronikdesign og -fremstilling.
Denne artikel forklarer betydningen af FR4 PCB, dets egenskaber, fremstillingsprocesser, fordele, begrænsninger, anvendelser i den virkelige verden og sammenligninger med alternative PCB-materialer. Det giver praktisk indsigt til ingeniører, hobbyister, købere og teknologientusiaster. Du vil også finde en detaljeret FAQ-sektion, der besvarer almindelige spørgsmål relateret til FR4 PCB'er.

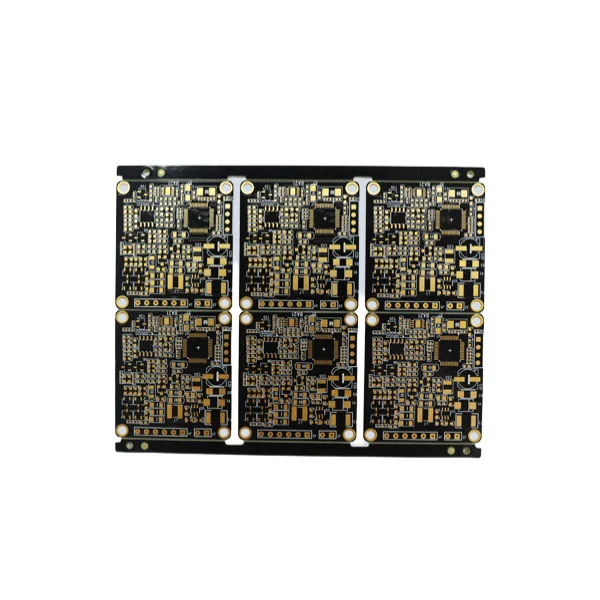

AnFR4 PCBhenviser til et printkort, der brugerFR4som basismateriale. FR4 står for "Flame Retardant 4", som er en klassebetegnelse, der tildeles glasfiberforstærket epoxylaminatmateriale. Det er de facto-standardsubstratet, der bruges på tværs af det meste af elektronik på grund af dets stærke mekaniske styrke, fremragende elektriske isolering og kapacitet til at fungere i et bredt temperaturområde.
Udtrykket "PCB" betyder en platform, der forbinder elektroniske komponenter via ætset kobberkredsløb og pletterede huller. Når det kombineres med FR4, danner det et holdbart og pålideligt board, der er velegnet til alt fra billig forbrugerelektronik til industrielle styresystemer.
Fremstilling af et FR4 PCB involverer flere præcise trin for at sikre ensartethed og kvalitet. De grundlæggende elementer omfatter kobberfolie, FR4-laminatplader og en række processer, der omdanner råmaterialer til funktionelle printplader.
At vælge FR4-materiale til PCB-fremstilling giver en række fordele, der gør det ideelt til mange applikationer. Dens afbalancerede ydeevne, omkostningseffektivitet og alsidighed bidrager til dens udbredte anvendelse.
Når de vælger et materiale til PCB-design, evaluerer ingeniører flere nøgleegenskaber, der påvirker ydeevne og pålidelighed. FR4 viser gunstige egenskaber på tværs af mange kriterier.
| Ejendom | Beskrivelse | Typisk Værdi / Bemærk |
|---|---|---|
| Dielektrisk konstant (Dk) | Angiver printkortets evne til at lagre elektrisk energi. | ~4,3-4,8 |
| Termisk stabilitet | Evne til at modstå varme uden nedbrydning. | Op til ~130°C |
| Trækstyrke | Modstand mod mekanisk deformation. | Høj |
| Flammehæmning | Sikkerhed i applikationer, hvor der er brandrisiko. | Opfylder UL94 V-0 rating |
| Fugtmodstand | Uundværlig til brædder i fugtige omgivelser. | God |
FR4 PCB'er er allestedsnærværende på grund af deres alsidighed og pålidelighed. Nedenfor er en oversigt over applikationer, hvor FR4 klarer sig usædvanligt godt.
Ingeniører vælger ofte mellem FR4 og alternative materialer som polyimid, Rogers eller metalkernesubstrater. Hvert materiale tilbyder unikke fordele, der passer til specifikke behov.
| Materiale | Bedst til | Fordele | Begrænsninger |
|---|---|---|---|
| FR4 | Generel elektronik | Omkostningseffektiv, stærk, pålidelig | Ikke ideel til højfrekvent RF |
| Polyimid | Fleksible PCB'er | Høj varmebestandighed, fleksibel | Højere omkostninger |
| Rogers | Højfrekvent RF | Lavt tab, stabil Dk | Dyr |
| Metal kerne | Power LED-applikationer | Fremragende varmeafledning | Tung og dyr |
Q:Hvad står "FR4" for i PCB?
EN:FR4 står for "Flame Retardant 4", hvilket indikerer et glasforstærket epoxylaminat, der modstår brand og giver strukturel styrke til PCB'er.
Q:Hvorfor bruges FR4 så meget i PCB-industrien?
EN:FR4 kombinerer mekanisk styrke, elektrisk isolering, termisk modstand og omkostningseffektivitet, hvilket gør den velegnet til en bred vifte af elektroniske applikationer.
Q:Kan FR4 bruges i højfrekvente RF-applikationer?
EN:Mens FR4 bruges i lavere frekvenskredsløb, kræver højfrekvente RF-kredsløb ofte materialer som Rogers, der har lavere dielektriske tab for bedre signalintegritet.
Q:Hvordan påvirker fugt FR4 PCB'er?
EN:FR4 har god fugtbestandighed, men langvarig eksponering for høj luftfugtighed kan stadig påvirke ydeevnen. Beskyttende belægninger og konforme lag hjælper med at afbøde dette.
Q:Er FR4 velegnet til bilelektronik?
EN:Ja, FR4 er meget udbredt i bilelektronik på grund af dets termiske stabilitet og holdbarhed, selvom specifikke højtemperaturvarianter kan vælges til ekstreme miljøer.
ForståelseFR4 PCBer afgørende for alle, der arbejder med eller lærer om elektronisk design og fremstilling. Dens afbalancerede egenskaber gør den til rygradsmaterialet til utallige enheder verden over. Uanset om du vurderer materialer til et nyt projekt eller vælger en leverandør, forbliver FR4 et pålideligt valg.
For FR4 PCB-fremstilling af høj kvalitet, der er skræddersyet til dine specifikationer, kan du overveje at samarbejde medShenzhen Fanway Technology Co., Ltd— en betroet leverandør af præcisionsløsninger til PCB-fremstilling.Kontakteos.
