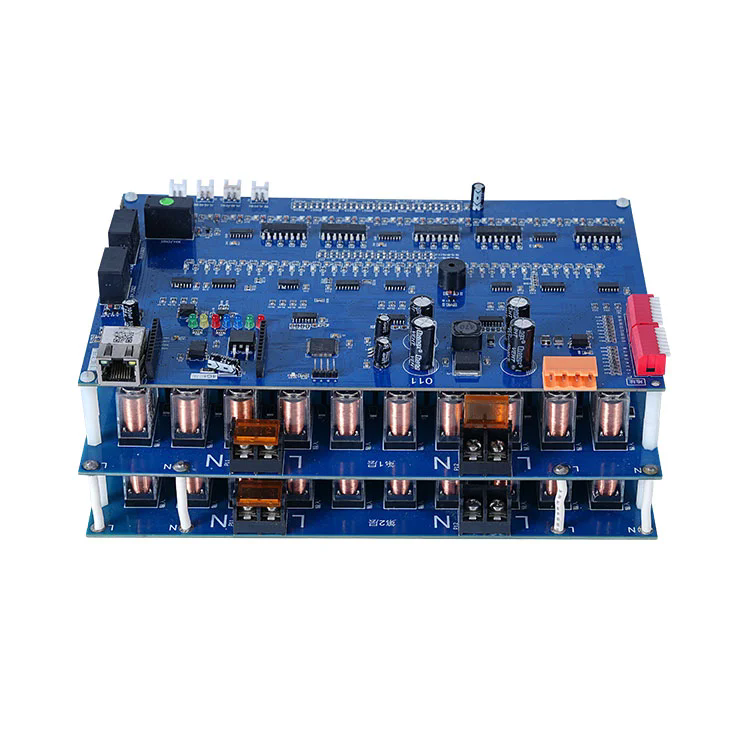

Hvad er PCB -samling?

PCB -samling, ofte forkortet som PCBA, er processen med at montere elektroniske komponenter på et trykt kredsløbskort for at skabe en funktionel elektronisk enhed. PCB i sig selv er et fladt tavle lavet af ikke -ledende materiale, såsom glasfiber, med ledende veje (spor) ætset på dens overflade. Disse spor forbinder de forskellige komponenter, hvilket gør det muligt for elektrisk strøm at flyde og gøre det muligt for enheden at udføre sine tilsigtede funktioner.

PCB -monteringsprocessen følger fremstillingen af den blotte PCB (kendt som PCB -fabrikation) og involverer flere centrale trin. Disse inkluderer loddepasta påføring, komponentplacering, lodning (enten gennem bølgelodning eller reflow -lodning), inspektion og test. Hvert trin kræver præcision og opmærksomhed på detaljer for at sikre, at komponenter er korrekt placeret, sikkert fastgjort og fungerer som tilsigtet.

Professionelle PCB -monteringstjenester udnytter avanceret udstyr, såsom automatiseret valg - og - placeringsmaskiner, loddepastaprintere og automatiserede optiske inspektionssystemer (AOI) for at opnå høje niveauer af nøjagtighed og konsistens. Dette er især vigtigt, da elektroniske enheder bliver stadig mere komplekse med mindre komponenter og højere komponentdensiteter.

Hvorfor professionel PCB -samling betyder noget

Sikre præcision og nøjagtighed
Moderne elektroniske enheder har ofte små komponenter, såsom overfladeteknologi (SMT) dele med størrelser målt i millimeter eller endda mikrometer. Manuel samling af disse komponenter er ikke kun tid - forbrugende, men også tilbøjelig til fejl, såsom forkert placering eller skade på komponenter. Professionel PCB -samling bruger automatiseret udstyr, der kan placere komponenter med en høj grad af præcision, hvilket sikrer, at hver del er placeret nøjagtigt, hvor det skal være. Denne præcision er kritisk for at opretholde integriteten af de elektriske forbindelser og sikre, at enheden fungerer korrekt.
Opfylder kvalitet og pålidelighedsstandarder
Elektroniske enheder bruges i en lang række applikationer, fra forbrugerelektronik til medicinsk udstyr og rumfartssystemer. I mange af disse applikationer er pålidelighed vigtigst. En dårligt samlet PCB kan føre til enhedsfejl, som kan have alvorlige konsekvenser, såsom økonomiske tab, skade på omdømme eller endda sikkerhedsrisici. Professionelle PCB -samlingsudbydere overholder strenge kvalitetskontrolstandarder, såsom ISO 9001, IPC - A - 610 (branchestandarden for PCB -samlingsacceptabilitet) og ISO 13485 (til fremstilling af medicinsk udstyr). Disse standarder sikrer, at samlingsprocessen er konsistent, og det endelige produkt opfylder kravene til streng kvalitet og pålidelighed.
Optimering af omkostninger og effektivitet
Mens nogle producenter muligvis overvejer i - House PCB -samling for at spare omkostninger, tilbyder professionelle tjenester ofte bedre omkostninger - effektivitet i det lange løb. Professionelle samlere har ekspertise, udstyr og stordriftsfordele til at strømline samlingsprocessen, reducere affald og minimere risikoen for fejl, der kan føre til dyre omarbejdning. Derudover kan de købe komponenter til konkurrencedygtige priser takket være etablerede forhold til leverandører. Dette giver producenterne mulighed for at fokusere på deres kernekompetencer, såsom produktdesign og markedsføring, mens de forlader den komplekse og specialiserede opgave af PCB -samling til eksperterne.
Tilpasning til teknologiske fremskridt

Elektronikindustrien udvikler sig konstant med nye teknologier og komponenttyper, der dukker op regelmæssigt. Professionelle PCB -forsamlingsudbydere investerer i forskning og udvikling for at holde sig op - til - dato med disse fremskridt. De har viden og udstyr til at håndtere nye teknologier, såsom 3D IC -emballage, fleksible PCB og høje frekvenskomponenter, som kræver specialiserede monteringsteknikker. Ved at samarbejde med en professionel samler kan producenter sikre, at deres produkter er bygget ved hjælp af de nyeste samlingsmetoder, hvilket holder dem konkurrencedygtige på markedet.

Hvordan professionel PCB -samling fungerer

Anvendelse af loddepasta

Det første trin i PCB -montering er at anvende loddepasta på PCB. Loddepasta er en blanding af små loddepartikler og flux, som hjælper med at rense metaloverfladerne og fremme lodning. Pastaen påføres ved hjælp af en stencil, der matcher PCB's design, hvilket sikrer, at den kun deponeres på puderne, hvor komponenter vil blive placeret. Automatiske loddepastaprintere bruger præcist tryk og hastighed for at sikre en jævn anvendelse af pastaen, hvilket er kritisk for at sikre gode loddeforbindelser.
Komponentplacering
Når loddepastaen er påført, placeres komponenterne på PCB. Dette gøres typisk ved hjælp af automatiseret pluk - og - placeringsmaskiner, der kan håndtere en lang række komponentstørrelser og typer, fra store gennemgående - hulkomponenter til små SMT -dele. Maskinerne bruger synssystemer til at identificere komponenterne og sikre, at de placeres i den rigtige position med høj nøjagtighed. For høj - volumenproduktion kan flere maskiner bruges i en linje til at øge gennemstrømningen.
Lodning
Når komponenterne er placeret, er PCB loddet for at sikre komponenterne på plads. Der er to hovedtyper af lodning, der bruges i PCB -samling: reflow -lodning og bølgelodning. Reflow -lodning bruges ofte til SMT -komponenter. PCB føres gennem en reflowovn, hvor temperaturen gradvist øges for at smelte loddepastaen, som derefter størkner, når PCB afkøles, hvilket danner stærke loddeforbindelser. Bølgelodning bruges typisk til gennem - hulkomponenter. PCB overføres over en bølge af smeltet lodde, der fylder hullerne og danner loddeforbindelser på bunden af brættet.
Inspektion og test

Efter lodning inspiceres PCB for at sikre, at komponenterne er korrekt placeret, og loddetilgerne er af høj kvalitet. Automatiserede optiske inspektionssystemer (AOI) bruger kameraer og billedbehandlingssoftware til at detektere defekter, såsom manglende komponenter, forkert placering og loddebroer. For mere komplekse PCB kan X - stråleinspektion bruges til at kontrollere loddeforbindelser under komponenter, der ikke er synlige for det blotte øje, såsom kuglegitterarrays (BGA'er).

Testning er også en kritisk del af processen. Funktionel test involverer at tænde PCB for at sikre, at den udfører sine tilsigtede funktioner. I - kredsløbstest (IKT) kontrollerer de elektriske egenskaber ved individuelle komponenter og forbindelser, hvilket hjælper med at identificere fejl såsom kortslutninger eller åbne kredsløb.

Vores PCB -samlingsspecifikationer

Vi tilbyder et omfattende udvalg af PCB -samlingstjenester for at imødekomme vores kunders forskellige behov. Her er de vigtigste specifikationer for vores professionelle PCB -samlingsløsninger:

Parameter	Standard SMT -samling	Mixed Technology Assembly (SMT + Through - Hole)	Høj - præcisionsmontering
Komponentstørrelsesområde	01005 (0,4 mm x 0,2 mm) til 50 mm x 50 mm	01005 til store gennem - hulkomponenter (op til 100 mm i længden)	008004 (0,2 mm x 0,1 mm) til 30 mm x 30 mm
PCB -størrelsesområde	50 mm x 50 mm til 500 mm x 500 mm	50 mm x 50 mm til 600 mm x 600 mm	30 mm x 30 mm til 400 mm x 400 mm
Maksimal komponentdensitet	2000 komponenter pr. Kvadratmeter	1500 komponenter pr. Kvadratmeter	3000 komponenter pr. Kvadratmeter
Lodningsteknologi	Reflow lodning (8 - Zone Ovn)	Reflow lodning + bølge lodning	Avanceret reflow lodning med nitrogenatmosfære
Inspektionsmetoder	Aoi, manuel visuel inspektion	AOI, X - Ray Inspection (til BGAS), manuel inspektion	AOI, 3D AOI, X - Ray Inspection, Automated Conformal Coating Inspection
Omdrejningstid	Standard: 5 - 7 dage; Express: 2 - 3 dage	Standard: 7 - 10 dage; Express: 3 - 5 dage	Standard: 10 - 14 dage; Express: 5 - 7 dage
Certificeringer	ISO 9001, IPC - A - 610 Klasse 2	ISO 9001, IPC - A - 610 Klasse 2 og 3, ISO 13485 (valgfrit)	ISO 9001, IPC - A - 610 Klasse 3, AS9100 (for Aerospace)
Maksimal produktionsvolumen	100.000+ enheder om måneden	50.000+ enheder om måneden	30.000+ enheder om måneden

Alle vores PCB -samlingsprocesser er underlagt streng kvalitetskontrol, og vi bruger kun materialer og komponenter af høj kvalitet for at sikre pålideligheden og ydeevnen for det endelige produkt. Vi tilbyder også brugerdefinerede monteringsløsninger til at imødekomme specifikke kundebehov.

FAQ: Almindelige spørgsmål om PCB -samling

Spørgsmål: Hvad er forskellen mellem PCB -fabrikation og PCB -samling?
A: PCB -fabrikation er processen med at fremstille det blotte trykte kredsløbskort, som involverer at skabe underlaget, ætsning af de ledende spor, borehuller og anvende overfladefinish. PCB -samling er på den anden side processen med montering af elektroniske komponenter på den fabrikerede PCB for at skabe et funktionelt kredsløb. Kort sagt producerer fabrikation det "blanke" kort, mens samlingen tilføjer komponenterne for at få det til at fungere.
Spørgsmål: Hvordan vælger jeg den rigtige PCB Assembly -tjenesteudbyder?

A: Når du vælger en PCB Assembly -tjenesteudbyder, skal du overveje følgende faktorer: deres erfaring og ekspertise i håndtering af din specifikke type PCB og komponenter; deres kvalitetskontrolprocesser og certificeringer (såsom IPC - A - 610); deres produktionskapacitet og omdrejningstid til at overholde dine frister; deres evne til at købe komponenter til konkurrencedygtige priser og sikre deres kvalitet; og deres kundesupport og kommunikation, herunder at give regelmæssige opdateringer om samlingsprocessen. Det er også en god ide at anmode om prøver af deres arbejde for at evaluere kvalitets førstehånds.

Professionel PCB -samling er en hjørnesten i vellykket elektronikfremstilling, hvilket sikrer, at dine produkter er pålidelige, effektive og konkurrencedygtige på markedet. PåShenzhen Fanway Technology Co., Ltd.Vi er specialiserede i at levere PCB -monteringstjenester med høj kvalitet, der er skræddersyet til at imødekomme vores kunders unikke behov. Med stat - af - kunstudstyr, et team af erfarne fagfolk og en forpligtelse til kvalitet, er vi dedikeret til at levere ekstraordinære resultater.
