Højfrekvent PCBteknologi er afgørende for moderne RF-, mikrobølge- og højhastigheds digitale systemer, der opererer i GHz-området. Efterhånden som frekvenserne stiger, bliver signaltab, impedansmismatch og elektromagnetisk interferens kritiske designudfordringer. Denne omfattende vejledning forklarer, hvordan højfrekvente PCB forbedrer signalintegriteten, udforsker materialer, designstrategier, fremstillingsprocesser, omkostningsfaktorer og praktiske løsninger på almindelige tekniske smertepunkter. Uanset om du udvikler 5G-moduler, bilradar, satellitsystemer eller højhastighedskommunikationsenheder, giver denne artikel klare tekniske indsigter, der hjælper dig med at opnå stabil og pålidelig ydeevne.

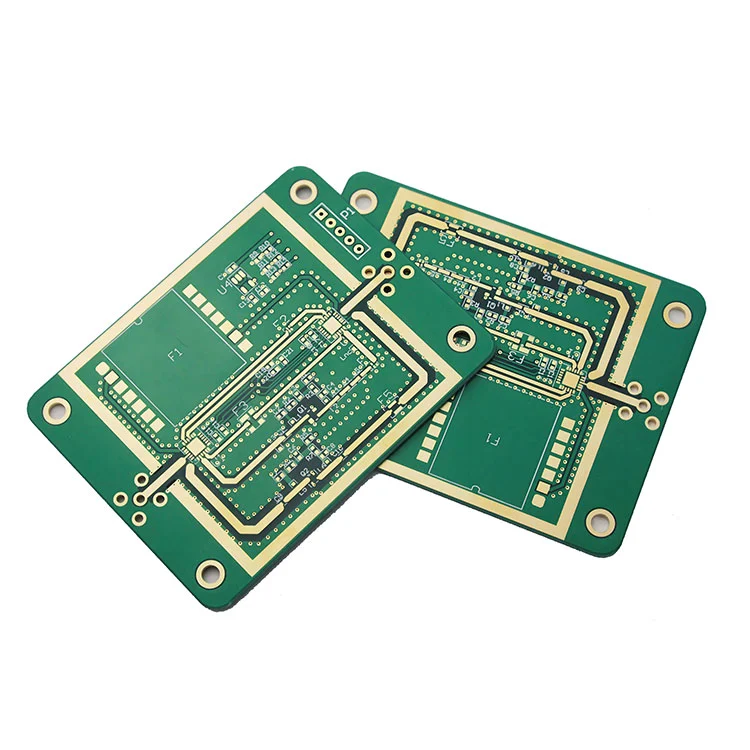

Et højfrekvent printkort er konstrueret til at fungere pålideligt ved frekvenser typisk over 500 MHz og strækker sig ofte til multi-GHz områder. På disse niveauer kan selv små variationer i dielektriske egenskaber, kobberruhed og sporgeometri påvirke kredsløbets adfærd betydeligt.
I modsætning til konventionelle kort kræver højfrekvente PCB-design materialer med lavt tab, stramt kontrolleret impedans og præcise fremstillingstolerancer for at sikre forudsigelig signaltransmission.
Når frekvensen stiger:
Højfrekvent PCB-teknologi løser disse udfordringer ved at kombinere avancerede materialer med optimerede designmetoder.
| Materiale | Dielektrisk konstant (Dk) | Tab Tangent (Df) | Anvendelse |
|---|---|---|---|
| Modificeret FR-4 | 4,2-4,5 | 0,015-0,02 | Lavere GHz-design |
| Rogers laminat | 2,2-3,5 | 0,0009-0,003 | RF og mikroovn |
| PTFE-baseret | 2,0-2,5 | Ultra-lav | Satellit og radar |
| Kulbrinte Keramik | 3,0-3,5 | Lav | Automotive 77GHz radar |
Producenter som Shenzhen Fanway Technology Co., Ltd validerer omhyggeligt dielektrisk stabilitet og konsistens før produktion.
Effektivt stack-up design forbedrer afskærmning og signalintegritet.
| Lag | Fungere |
|---|---|
| Top | RF Signal Routing |
| Indre 1 | Jordplan |
| Indre 2 | Power Plane |
| Bund | Afskærmning / sekundære signaler |
Korrekt jordreference minimerer EMI og forbedrer impedanskonsistensen.
Højfrekvent PCB-fremstilling kræver:
Shenzhen Fanway Technology Co., Ltd implementerer streng proceskontrol for at sikre stabil elektrisk ydeevne på tværs af batcher.
Omkostningsdrivere omfatter materialevalg, lagantal, impedantolerance og testkompleksitet. Hybrid stack-up-design, der kombinerer RF-materialer med standardkerner, kan balancere omkostninger og ydeevne.
Vurdere:
Shenzhen Fanway Technology Co., Ltd leverer omfattende højfrekvente PCB-fremstillingsløsninger, herunder multimateriale hybridplader, præcisionsimpedanskontrol, hurtig prototyping og strenge testprocedurer. Deres ingeniørteam understøtter kunder fra designgennemgang til masseproduktion, hvilket sikrer ensartet ydeevne i GHz-applikationer.
Q1: Ved hvilken frekvens skal jeg overveje højfrekvente PCB-materialer?
Generelt over 500 MHz, især ved drift i multi-GHz-områder.
Q2: Kan standard FR-4 håndtere RF-applikationer?
Kun begrænsede lavfrekvente designs; dedikerede RF-materialer foretrækkes for bedre stabilitet.
Q3: Hvad er den mest kritiske parameter?
Tabstangens (Df) påvirker signaldæmpningen væsentligt.
Q4: Hvordan reducerer jeg signalrefleksion?
Sikre nøjagtig impedanskontrol og korrekt stack-up design.
Q5: Hvordan kan jeg starte mit projekt?
Rådfør dig med en erfaren producent for at gennemgå designfiler før fremstilling.
Højfrekvente PCB spiller en afgørende rolle i at bevare signalintegriteten, minimere tab og sikre stabil ydeevne i avancerede GHz-systemer. Fra materialevalg til præcisionsfremstilling, alle detaljer betyder noget.
Hvis du søger pålidelig, højtydende højfrekvent PCB-produktionssupport,Shenzhen Fanway Technology Co., Ltder klar til at yde ekspertvejledning og fremragende produktion.
Har du et nyt RF- eller højhastighedsprojekt under udvikling?Kontakteos i dag for at diskutere dine tekniske krav og modtage en skræddersyet løsning til dine højfrekvente PCB-behov.
