Fanway er specialiseret i at levere effektiv og pålidelig ende-til-ende PCB-samlingstjenester, nøjagtigt skræddersyet til dine unikke krav for at fremskynde din produktsucces.

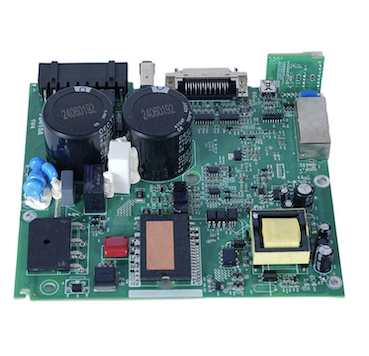

High Precision Micro BGA Ball Grid Array PCB Assembly service fra Fanway kombinerer præcisionsplaceringsudstyr, kontrolleret termisk profilering og 2D/3D røntgeninspektion for at opnå pålidelige loddesamlinger under komponentkroppen. Placeringsnøjagtighed understøtter fin-pitch BGA'er ned til 0,25 mm, med reflow-profiler kalibreret til at forhindre tømning, vridning og hoved-i-pude-defekter. BGA Printed Circuit Boards Manufacturing-tjenesten inkluderer PCB-layoutoptimering til BGA-routing, komponentforsyning gennem autoriserede forsyningskæder og eftermontering efter IPC-A-610 acceptkriterier. For boards, der kræver udskiftning eller opgradering af komponenter, tilbyder tjenesten BGA-fjernelse, puderengøring, reballing og genmontering ved hjælp af kontrollerede termiske profiler.
BGA (Ball Grid Array) PCB-samling er processen med montering af Ball Grid Array-komponenter på et printkort ved brug af overflademonteringsteknologi. I modsætning til traditionelle pakker med ledninger rundt om perimeteren, har BGA-komponenter en række loddekugler arrangeret i et gitter på undersiden af enheden. Under samlingen placeres BGA'en på loddelimede puder og føres gennem en reflow-ovn, hvor loddekuglerne smelter for at danne både elektriske og mekaniske forbindelser. Fordi samlingerne er skjult under komponentkroppen, kan standard visuel inspektion ikke verificere loddekvaliteten; Røntgeninspektion er påkrævet.
| Pakketype | Fuldt navn | Underlagsmateriale | Karakteristika | Typiske applikationer |
|---|---|---|---|---|
| PBGA | Plast BGA | Plast | Omkostningseffektiv, moderat termisk ydeevne | Mikrocontrollere, hukommelsesmoduler |
| CBGA | Keramisk BGA | Keramisk | Hermetisk tætning, høj pålidelighed, CTE-uoverensstemmelse med PCB | Luftfarts-, militær-, høj-pålidelighedssystemer |
| FCBGA | Flip-Chip BGA | Keramisk eller højtydende plast | Korte signalveje, lav induktans, fremragende termisk ydeevne | Højtydende CPU'er, GPU'er, AI-processorer |
| Mikro BGA | Mikro BGA | Plastik eller økologisk | Fin pitch (under 0,5 mm), kompakt fodaftryk | Smartphones, wearables, bærbare enheder |
High Precision Micro BGA Ball Grid Array PCB-samlingsprocessen følger en kontrolleret sekvens for at sikre samlingspålidelighed:
1. PCB-forberedelse og påføring af loddepasta
Loddepasta printes på PCB-puderne ved hjælp af en stencil. Indsætvolumen og justering er afgørende; utilstrækkelig pasta fører til åbninger, mens overskydende pasta forårsager brodannelse.
2. BGA placering
BGA-komponenten placeres på de loddepåsatte puder ved hjælp af automatiseret pick-and-place-udstyr med synsjustering. Placeringsnøjagtigheden skal være inden for mikron for at sikre, at hver loddekugle flugter med dens tilsvarende pude.
3. Reflow lodning
Den samlede plade passerer gennem en reflow-ovn med en kontrolleret termisk profil. Profilen inkluderer forvarmnings-, iblødsætnings-, reflow- og afkølingstrin, hver kalibreret til den specifikke BGA-pakke og loddelegering (SAC305 blyfri eller Sn63Pb37 eutektisk). Korrekt profilering forhindrer tømning, vridning og hoved-i-pude-defekter.
4. Afkøling og størkning
Pladen afkøles med en kontrolleret hastighed for at størkne loddeforbindelserne. Hurtig afkøling kan fremkalde stress; langsom afkøling kan forårsage kornvækst. Afkølingshastigheden afstemmes efter pladen og komponentmaterialerne.
5. Eftersyn
Røntgeninspektion er obligatorisk for BGA-samlinger, fordi samlingerne er optisk skjult. 2D røntgen giver top-down billeddannelse til ledform og justering; 3D-røntgen (CT) giver tværsnitsvisninger til hulrumsanalyse og defektdetektion. Voideringsprocenten måles i forhold til IPC-A-610 acceptkriterier.
6. Sekundære processer
Afhængigt af kravene kan plader gennemgå rensning, konform belægning eller funktionstest efter BGA-samling.
High Precision Micro BGA Ball Grid Array PCB Assembly giver unikke inspektionsudfordringer, fordi loddesamlingerne er skjulte. Fanway anvender flere inspektionsmetoder til at verificere fælles integritet:
Røntgeninspektion (2D og 3D)
Røntgen giver ikke-destruktiv billeddannelse af alle BGA-loddeforbindelser. Gode samlinger fremstår konsekvent cirkulære med ensartet størrelse på tværs af arrayet. Røntgen opdager hulrum, brodannelse, åbninger, hoved-i-pude-defekter og utilstrækkelig befugtning. Annulleringsprocenten beregnes og sammenlignes med IPC-A-610 acceptgrænser.
Automatiseret optisk inspektion (AOI)
Mens AOI ikke kan se gennem BGA-kroppen, inspicerer den komponentjustering, koplanaritet og omgivende loddesamlinger. Det verificerer også tilstedeværelsen og den korrekte orientering af BGA.
In-circuit test (IKT)
IKT verificerer den elektriske forbindelse mellem BGA'en og printkortet, kontrollerer for kortslutninger, åbner og korrekte komponentværdier.
Funktionstest
Det samlede kort testes under driftsforhold for at bekræfte, at BGA'en fungerer efter specifikationen.
Når en komponent i High Precision Micro BGA Ball Grid Array PCB Assembly er defekt eller kræver udskiftning, udføres BGA-omarbejdning ved hjælp af specialudstyr og kontrollerede termiske profiler. Processen omfatter:
1. Komponentfjernelse: Pladen forvarmes nedefra for at forhindre vridning. En topvarmer anvender en lokaliseret termisk profil for at smelte loddekuglerne. Et vakuumopsamlingsrør løfter komponenten, når loddet er smeltet. At tvinge eller lirke komponenten undgås for at forhindre pudeskader.
2. Rengøring af puder– Resterende lodning fjernes fra PCB-puderne ved hjælp af aflodningsfletning og flusmiddel. Puderne rengøres og efterses for skader.
3. Reballing– For komponenter, der skal genbruges, fjernes gamle loddekugler, og nye loddekugler fastgøres ved hjælp af en reballing-stencil og reflow. Komponenten fluxes, justeres med stencilen og opvarmes for at fastgøre de nye kugler.
3. Udskiftning af komponenter– Den omkuglede eller nye komponent justeres til PCB-puderne og flydes tilbage ved hjælp af en kontrolleret termisk profil.
4. Eftersyn efter efterarbejde– Røntgeninspektion bekræfter, at omarbejdet var vellykket, og at de nye samlinger opfylder acceptkriterierne.
High Precision Micro BGA Ball Grid Array PCB Assembly er afgørende for applikationer, der kræver høj I/O-densitet, signalintegritet og termisk ydeevne:
AI og højtydende computing: GPU'er, AI-acceleratorer og serverprocessorer bruger store FCBGA-pakker med tusindvis af forbindelser.
Telekommunikation: 5G basebåndchips, netværksprocessorer og switching ASIC'er kræver fin-pitch BGA til højhastighedsdatatransmission.
Medicinsk udstyr: Diagnostisk billedbehandlingsudstyr, patientmonitorer og bærbare medicinske instrumenter bruger BGA til kompakt, pålidelig elektronik.
Industriel kontrol: PLC'er, motordrev og automationscontrollere bruger BGA til behandlings- og kommunikationsfunktioner.
Forbrugerelektronik: Smartphones, tablets og wearables bruger mikro-BGA til design med begrænset plads.
Præcisionsplaceringsevne
Fanways placeringsudstyr understøtter fin-pitch BGA ned til 0,25 mm, med synsjustering, der sikrer, at hver loddekugle flugter med dens pude. Placeringsnøjagtigheden opretholdes gennem automatiseret kalibrering og feedback i realtid.
Kontrolleret reflow profilering
Reflow-ovne med multi-zone temperaturkontrol muliggør præcise termiske profiler for forskellige BGA-pakketyper og loddelegeringer. Profiler udvikles og valideres for hver samling for at forhindre tomgang og vridning.
Røntgen inspektion
2D- og 3D-røntgeninspektionssystemer verificerer fælleskvaliteten for hver BGA på hvert bord. Bortfaldsprocenten måles og dokumenteres.
BGA omarbejde og reballing
Fanway tilbyder BGA-fjernelse, puderensning, reballing og udskiftning ved hjælp af dedikerede omarbejdningsstationer med split-vision-optik og kontrollerede termiske profiler. Efterbearbejdning udføres efter IPC-7711/7721 standarder.
End-to-end service
Fra PCB-layoutoptimering til BGA-routing gennem komponentsourcing, montering, inspektion og efterbearbejdning leverer Fanway komplette BGA PCB-samlingstjenester gennem et enkelt kontaktpunkt.
Certificeringer
Fanway har ISO9001, ISO13485 og IATF16949 certificeringer med monteringsprocesser, der er i overensstemmelse med IPC-A-610 og IPC-7095 standarder.
Q: Hvad er den mindste BGA-pitch Fanway kan samle?
A: Fanway understøtter BGA-samling ned til 0,25 mm pitch. Standardafstande inkluderer 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm og 0,4 mm.
Q: Hvilken inspektion udføres på BGA-enheder?
A: Røntgeninspektion (2D og 3D) er obligatorisk for alle BGA-enheder. Annulleringsprocenten måles i forhold til IPC-A-610-kriterierne. AOI, IKT og funktionstest udføres også efter behov.
Q: Kan Fanway omarbejde en BGA, der har fejlet?
A: Ja. Fanway sørger for BGA-fjernelse, puderensning, reballing og udskiftning ved hjælp af dedikerede omarbejdningsstationer med kontrollerede termiske profiler. Efterbearbejdning udføres efter IPC-7711/7721 standarder.
Q: Hvad er den typiske ledetid for BGA PCB-samling?
A: Prototype BGA-samlinger sendes typisk inden for 5 til 7 arbejdsdage. Volumenordrer er planlagt baseret på komponenttilgængelighed og bordkompleksitet.
Q: Hvilke BGA-pakketyper understøtter Fanway?
A: Fanway understøtter PBGA-, CBGA-, FCBGA- og mikro-BGA-pakker. Komponent sourcing håndteres gennem autoriserede forsyningskæder for at sikre ægthed.
