Fanway er specialiseret i at levere effektiv og pålidelig ende-til-ende PCB-samlingstjenester, nøjagtigt skræddersyet til dine unikke krav for at fremskynde din produktsucces.
Substrater bruger FR-4 eller højfrekvente materialer (såsom Rogers 4350B).
Guldbelægning eller OSP overfladebehandling er vedtaget for at sikre kontaktpålidelighed.
Nøglekomponenter, såsom DC-DC-moduler, gennemgår 100 % ældningstest.
Charging Pile PCBA-bundkort er klassificeret i to typer baseret på opladningstilstand:
AC ladebunker og DC ladebunker.

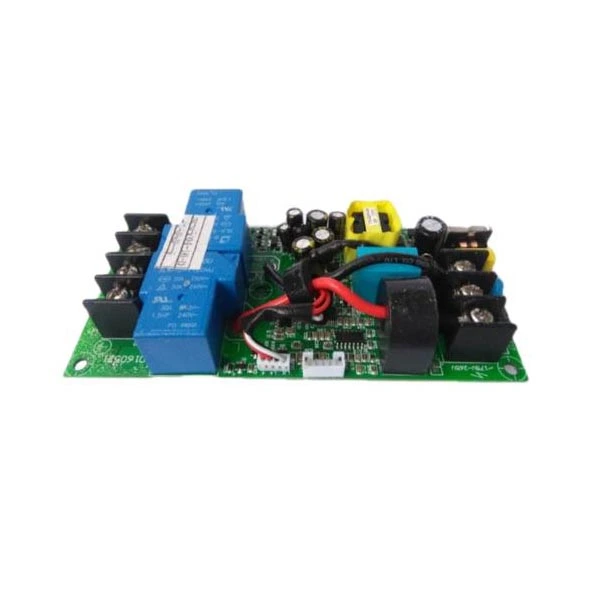

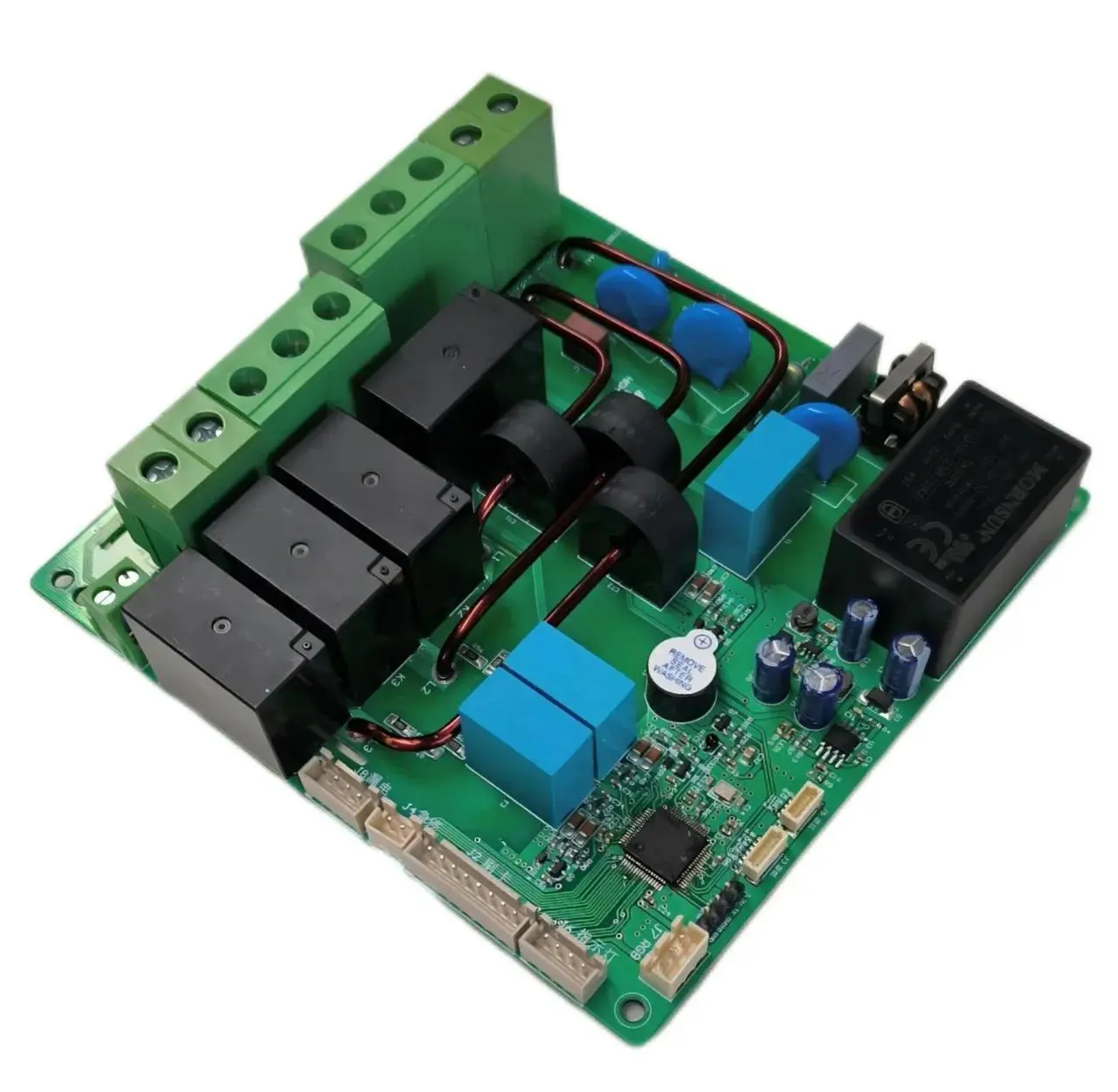

AC opladningsbunke kredsløbskort:Dette kort konverterer nettets vekselstrøm til jævnstrøm gennem køretøjets indbyggede oplader (OBC). Dens kernefunktioner omfatter:
CP-terminalkontrol:Kommunikerer med køretøjets BMS ved hjælp af PWM-signaler til at overvåge ladestatus (f.eks. indsættelse af pistol, forberedelse af opladning, start af opladning). Arbejdsspændingen er 12V/9V/6V med en frekvens på 1kHz.
CC Terminal Detektion:Bekræfter ladepistolens forbindelsesstatus gennem modstandsændringer og bestemmer udgangsstrømkapaciteten (f.eks. svarer en 1,5kΩ modstand til en 8A strøm).
Typiske parametre:Indgang 220V AC, udgangseffekt 7kW/11kW, beskyttelsesklasse IP54.

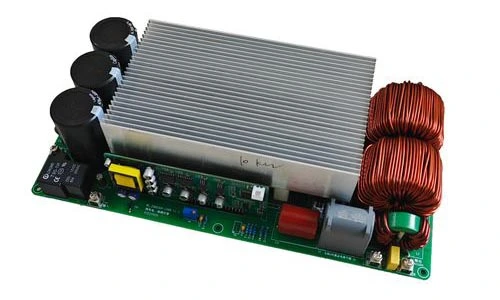

DC opladningsbunke kredsløbskort:Dette kort udsender direkte højspændings jævnstrøm. Dets kernemoduler inkluderer:
AC/DC ensretning og PFC-modul:Konverterer trefaset 380V AC til højspændings-DC (750-850V) ved hjælp af aktiv Power Factor Correction (PFC) teknologi, med en effektivitet på over 97%.
DC/DC konverteringsmodul:Justerer spændingen til batteriets nødvendige område (f.eks. 200-920V) gennem LLC resonant topologi og understøtter dynamisk strømstyring (op til flere hundrede ampere).
Typiske parametre:Input 380V AC, udgangseffekt 30-120kW, integreret STM32F207ZET hovedkontrolchip, understøtter CAN/RS-485 kommunikation.
Fællesskabets ladestationer:Prioriter EMC-ydelse (EN 61000-6-2 standard).
Highway ultrahurtige ladestationer:Skal opfylde isolationsmodstandsspændingskravet på 2000V.
Fanway giver dig en stabil og effektiv printkortsubstratløsning. Velkommen til at kontakte os for mere information
