Fanway er specialiseret i at levere effektiv og pålidelig ende-til-ende PCB-samlingstjenester, nøjagtigt skræddersyet til dine unikke krav for at fremskynde din produktsucces.

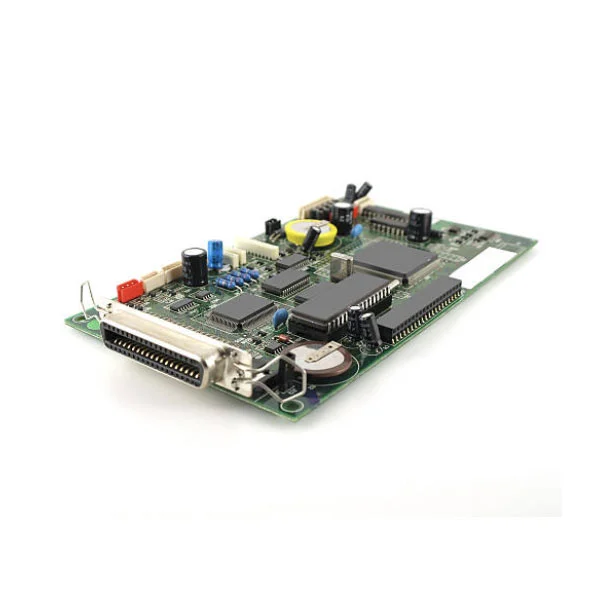

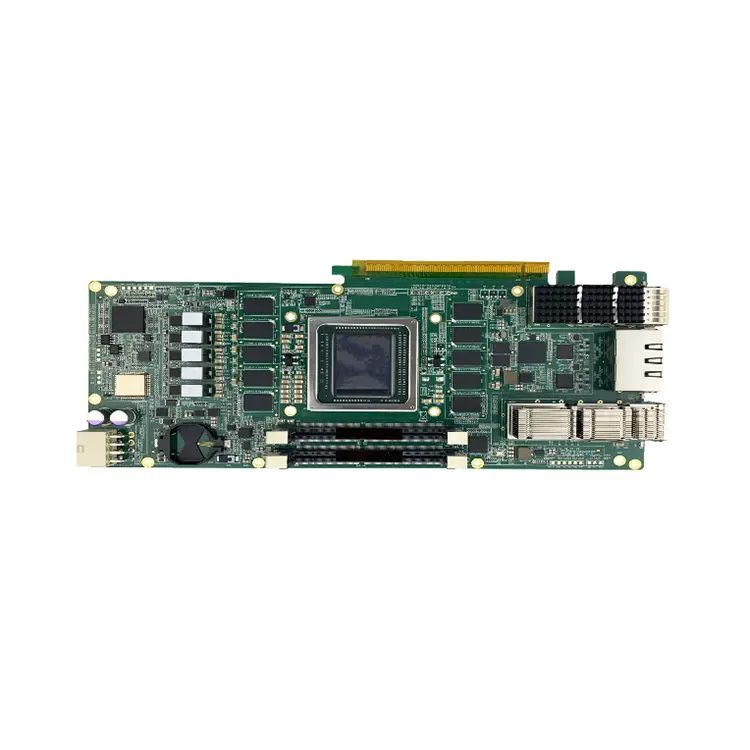

Fanways Hybrid SMT THT-teknologi PCB Assembly Service løser en grundlæggende ingeniørudfordring: tavler, der kræver både fine-pitch overflademonteringsenheder til højhastighedssignalbehandling og gennemgående komponenter til strømhåndtering og mekanisk holdbarhed. Denne service er ikke en simpel kombination af to separate processer; det er en omhyggeligt sekventeret arbejdsgang, der beskytter SMT-samlinger under THT-lodning, kun anvender selektiv eller bølgelodning efter termisk beskyttelse og leverer samlinger, der opfylder IPC-A-610 klasse 2-standarder. Med 12 års erfaring med blandet teknologi administrerer Fanway de kritiske interaktioner mellem SMT- og THT-zoner og sikrer, at tætte chipplaceringer sameksisterer med store stik og strømenheder uden at gå på kompromis med udbytte eller pålidelighed.
Blandet montage løser en grundlæggende designbegrænsning: ingen enkelt teknologi håndterer enhver komponenttype optimalt.
For signalintegritet og tæthed understøtter SMT 01005 passiver, 0,3 mm-pitch BGA'er og højhastighedsgrænseflader. Disse komponenter kræver præcis loddepasta-udskrivning og reflow-profiler.
For kraft og mekanisk modstandsdygtighed håndterer THT stik, relæer, transformere og store kondensatorer, der skal overleve vibrationer, indføringscyklusser og høje strømme. Gennemgående samlinger giver en trækstyrke på over 50N, noget SMT ikke kan matche.
Når dit printkort kræver begge kategorier, bliver Hybrid SMT THT Technology PCB Assembly Service den eneste praktiske fremstillingsrute. Forsøg på at tvinge alle komponenter ind i én teknologi ofrer enten pålidelighed (ved at bruge SMT til strømenheder) eller spilder plads (ved at bruge THT til fine-pitch IC'er).
Gennemgå din materialeseddel. Hvis den indeholder begge følgende grupper, kræves blandet samling.
SMT-gruppe: BGA, QFP, QFN, LGA, chipmodstande/kondensatorer (0402, 0603) eller enhver komponent uden ledninger, der passerer gennem kortet.
THT-gruppe: DIP IC'er, stiftoverskrifter, klemrækker, store elektrolytiske kondensatorer, strøm-MOSFET'er med gennemhullede tapper, transformere eller enhver komponent, der kræver mekanisk fiksering gennem kortet.
Plader med begge grupper kan ikke samles effektivt ved brug af SMT alene (THT-komponenter kan ikke placeres ved hjælp af pick-and-place) eller THT alene (fin-pitch SMT-komponenter kan ikke bølgeloddes uden bro). Hybrid SMT THT Technology PCB Assembly Service er den designede løsning til netop dette scenarie.
Vi følger en fast sekvens for at beskytte SMT-samlinger under THT-lodning.
Trin 1:Loddepasta print og SMT placering. Stenciltryk gælder kun pasta til SMT-puder. Til blandede brædder bruger vi trinstencils til at justere pastaens tykkelse på tværs af forskellige zoner. Højhastighedsplaceringsmaskiner monterer først SMT-komponenter.
Trin 2:Reflow lodning. Pladen passerer gennem en reflow-ovn for at færdiggøre SMT-samlinger. Dette trin skal ske før THT-indsættelse, fordi reflow-temperaturer ville beskadige de fleste THT-komponenter (især stik med plastik).
Trin 3:THT indsættelse. Operatører eller automatiserede indføringsmaskiner placerer THT-ledninger gennem belagte huller. Komponenterne er placeret i plan med brættet; ledninger holdes ved lige. Indføringskraften styres for at undgå revner i nærheden af SMT-loddesamlinger eller vridning af printkortet.
Trin 4:Bølgelodning eller selektiv lodning. For plader med mange THT-komponenter fuldender bølgelodning alle samlinger i en enkelt omgang. Til tætte blandede layouts med SMT-komponenter tæt på THT-puder, anvender vi selektiv lodning. Kun THT-puderne modtager lodning med en mindre bølgehøjde (2-5 mm vs. 8-12 mm konventionel) for at minimere termisk påvirkning af omgivende SMT-samlinger.
Trin 5:Trimning, rengøring og inspektion. Overskydende ledninger trimmes, fluxrester renses, efterfulgt af visuel AOI-inspektion, røntgen for skjulte led (BGA'er, LGA'er) og funktionstest.
Tre DFM-regler påvirker direkte blandet montagesucces.
Zoneadskillelse: Hold mindst 3 mm frigang. Placer THT-komponenter (stik, store kondensatorer) nær kortkanter eller -hjørner; placere fine-pitch SMT-enheder (BGA'er) væk fra THT-zonen. Et minimum mellemrum på 3 mm forhindrer mekanisk interferens under indføring og loddesprøjt under bølgelodning.
Huldiameter: tillad 0,1-0,2 mm ledningsafstand. THT-pudehullerne skal være 0,1-0,2 mm større end komponentledningens diameter. For stram og indsættelse bliver vanskelig eller umulig; for løs og komponenten forskydes, hvilket fører til dårlig loddepåfyldning eller utilstrækkelig ringformet ringkontakt.
Termisk aflastning på store kobberplaner: THT-puder forbundet til jord eller strømplan skal bruge termiske aflastningseger. Uden dem leder kobberplanet varmen for hurtigt væk, hvilket forårsager kolde loddesamlinger. Derudover bør SMT-puder nær bølgeloddezoner dækkes med højtemperaturtape for at forhindre loddebrodannelse.
Hybrid SMT THT-teknologi PCB Assembly Service er ikke et universelt valg; det er obligatorisk i disse sektorer.
Bilelektronik:ECU'er, BMS, ADAS-moduler kombinerer højdensitetsprocessorer (SMT) med højstrømskonnektorer og relæer (THT), der tåler vibrationer og termisk cykling.
Industrielle kontroller og strømforsyninger:PLC'er, servodrev og industrielle strømmoduler bruger SMT til kontrollogik og THT til strøm-MOSFET'er, transformere og store kondensatorer, der kræver effektiv køleplade.
Medicinsk udstyr:Patientmonitorer og diagnostisk udstyr er afhængige af SMT til sensorfront-ends og THT til strømstik og hyppigt sammenkoblede interfaces, hvor mekanisk holdbarhed er kritisk.
Luftfart og forsvar:Systemer med høj pålidelighed specificerer THT for alle forbindelser, der er udsat for stød og vibrationer, mens SMT håndterer behandlingskerner. Blandet montage er den eneste måde at opfylde begge krav på et enkelt bord.
1. 12 års dedikeret erfaring med blandet teknologi. Vi har specialiseret os i SMT-THT blandet montage siden vores grundlæggelse. Vores team forstår præcis, hvilke layouts der forårsager bølgeloddebroer, hvilke indføringskræfter, der knækker SMT-samlinger, og hvilke termiske profiler der beskytter begge teknologier. Denne viden kommer kun fra års produktionsdata, ikke fra lærebøger.
2. IPC-A-610 Klasse 2 og ISO 9001:2015 certificeret. Hvert bord gennemgår AOI, røntgen og funktionstest. Til medicinske kunder og bilkunder leverer vi fuld sporbarhed i overensstemmelse med ISO 13485 og IATF 16949.
3. One-stop service fra DFM til levering. Vi gennemgår din Gerber og stykliste, anskaffer komponenter, udfører SMT- og THT-montage og udfører afsluttende test. Du modtager et fuldt samlet, testet board, uden at du behøver at koordinere flere leverandører.
4. Fleksible volumener fra prototype til højvolumen. Ingen NRE for standard blandede samlinger. For komplekse tavler leverer vi ingeniørgennemgang og procesoptimering inden produktionen starter.
Q: Hvad er den typiske leveringstid for blandet montage?
A: Prototyper tager 5-7 arbejdsdage. Små mængder (under 1000 stk) tager 7-10 dage. Store mængder vurderes fra sag til sag, typisk 10-15 arbejdsdage.
Q: Hvornår skal der bruges selektiv lodning i stedet for bølgelodning?
A: Når SMT-komponenter med fin pitch (BGA'er, QFN'er) er inden for 5 mm fra THT-puder, eller når THT-komponenter er varmefølsomme (f.eks. konnektorer med plastikhuse). Selektiv lodning tilfører kun varme til THT-samlingerne, hvilket beskytter nærliggende SMT-enheder.
Q: Kræver blandet samling specielt PCB-materiale?
A: Standard FR-4 er tilstrækkelig i de fleste tilfælde. Men hvis kortet bærer højeffekt THT-komponenter (transformatorer, strøm-MOSFET'er), anbefaler vi høj-Tg-materiale (Tg ≥ 150°C) til at modstå bølgelodning termisk stød.
Q: Kan SMT- og THT-komponenter placeres på samme bordside?
A: Ja. Det er almindeligt at placere begge på oversiden, hvilket efterlader bunden ren til bølgelodning. Oprethold mindst 2-3 mm afstand mellem SMT-puder og THT-huller.
Q: Understøtter Fanway blyfri lodning?
A: Ja. Vores reflow- og bølgeloddesystemer er fuldt ud kompatible med SAC305 og andre blyfri legeringer, med temperaturprofiler indstillet i overensstemmelse hermed.
Har du brug for en blandet montagevurdering til dit projekt? Send dine Gerber-filer og stykliste til vores ingeniørteam. Vi giver en DFM rapport og tilbud inden for 24 timer.
